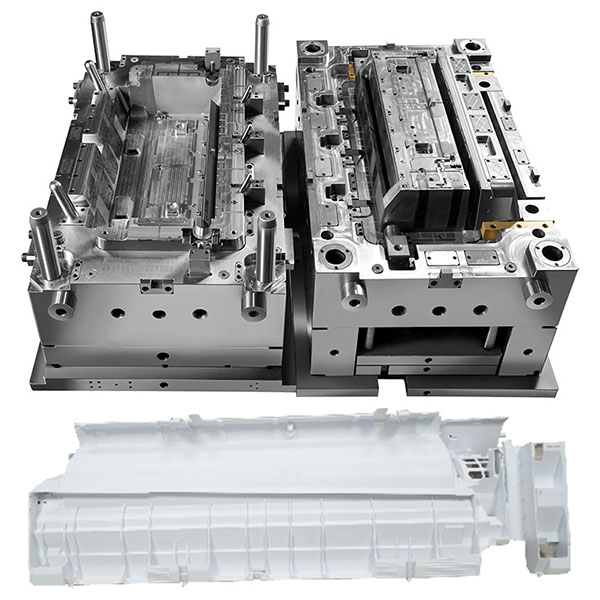

airconditioner middenframe spuitgietmatrijs duurzaam ontwerp

Spuitgietmatrijzen voor middenframes van airconditioners leggen de nadruk op maatnauwkeurigheid, montagepasvorm, structurele stijfheid en oppervlaktekwaliteit, zijn geschikt voor verschillende technische kunststoffen en oppervlakte-eisen, en worden veel gebruikt bij de productie van airconditioners en onderdelen voor woningen en bedrijven.

Typische toepassingen:

1. middenframes, steunframes en tussenwanden voor binnen- of buitenunits.
2. Montagevoeten en positioneringsconstructies voor printplaten en besturingsassemblages.
3. Positionerings- en geleidingsconstructies voor ventilatoren, luchtkanalen, filters en uitlaatcomponenten.
4. Gecombineerde functionele onderdelen waarin kliksluitingen, boutposities en inzetstukken zijn geïntegreerd om secundaire assemblage te verminderen.

Overwegingen met betrekking tot de vormstructuur en het ontwerp:

1. holteconfiguratie en -indeling: kies ontwerpen met één of meerdere holtes op basis van de grootte van het onderdeel en het beoogde productievolume; voor links-rechts symmetrische of meerdere versies van onderdelen kunt u overwegen om bijpassende mallen of verwisselbare kernen te gebruiken.
2. Gietkanaal: geef prioriteit aan de keuze voor een hot-runner of cold-runner op basis van materiaal- en uiterlijkseisen; gebruik microgietkanalen of klepnaaldgietkanalen in dunwandige of uiterlijkkritische gebieden om gietkanaalsporen te minimaliseren.
3. koelcircuits en temperatuurregeling: gelijkwaardige koelcircuits en lokale verwarming/temperatuurregeling kunnen kromtrekken en maatveranderingen aanzienlijk verminderen en de cyclustijd verkorten.
4. Bewerking van holtes en referentiepunten: vereist fijne bewerking en stabiele referentiepositionering voor assemblagereferentieoppervlakken en positioneringsgaten; pas waar nodig hardverchromen of spiegelafwerking toe om de slijtvastheid en oppervlaktekwaliteit te verbeteren.
5. Uitwerpsystemen en laterale mechanismen: ontwerp zijtrekken, schuifregelaars of samengestelde uitwerpsystemen voor snaps, interne nokken of post-insert locaties om dunne ribben en kleine onderdelen te beschermen tegen beschadiging of vervorming.
6. spanningscontrole en stromingsbalans: verminder door stroming veroorzaakte spanningsconcentraties en ongelijkmatige krimp door een juiste ribbenindeling, wanddikteovergangen, afschuiningen en trimpositie-indelingen.

Veelgebruikte materialen en aanbevelingen voor materiaalkeuze:

1. gangbare technische kunststoffen: ABS, PC, ABS, PC, PPE, PA (met glasvezelversterking) en TPE (voor elastische contacten of afdichtingen).
2. Functionele vereisten: voor onderdelen in de buurt van elektrische componenten of onderdelen die vlamvertragend moeten zijn, geeft u de voorkeur aan materialen die voldoen aan UL94 of relevante vlamvertragende classificaties; voor langdurige blootstelling of omgevingen met hoge temperaturen overweegt u hittebestendige en anti-vergelende formuleringen.
3. Overwegingen bij de materiaalkeuze: mechanische sterkte, vermoeiingsweerstand, dimensionale stabiliteit, hitte- en weersbestendigheid, bewerkbaarheid van het oppervlak en kosten.

spuitgietproces en productiestroom:

1. proefgieten en parameterverificatie: bij het eerste proefgieten moeten vulpatronen, houddrukprofielen, koeleffectiviteit en kromtrekgedrag worden gecontroleerd; optimaliseer het ontwerp indien nodig met behulp van Moldflow-analyse (Moldflow).
2. procesvergrendeling: bevestig de injectiesnelheid, de vasthoudtijd/druk, de matrijstemperatuur en de koeltijd, en stel processpecificaties (SOP’s) en controlekaarten op.
3. Massaproductie en online controle: gebruik SPC, online uiterlijkinspectie en steekproeven van belangrijke afmetingen om de stabiliteit te waarborgen, en stel alarm- en lijnstopprocedures vast voor afwijkingen.
4. Nabewerking en voorbereiding van de assemblage: voer ontbraming, assemblage van inzetstukken, het plaatsen van bouten of warmteverankering uit en voltooi functionele en pasvorminspecties vóór de assemblage.
