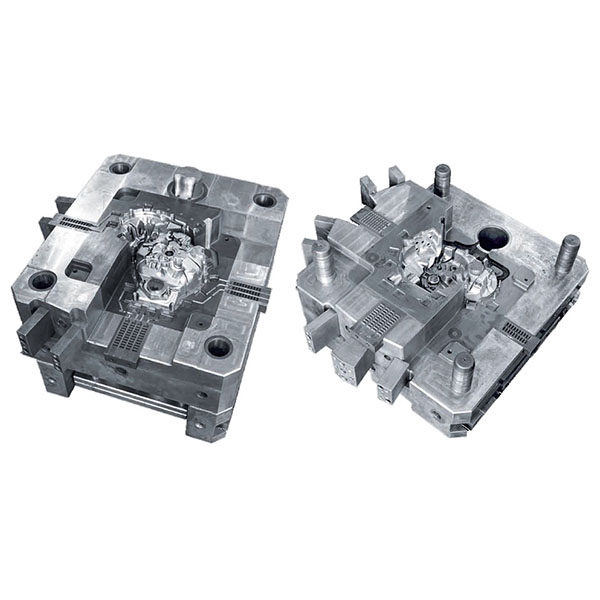

Spuitgietmatrijs voor koppelingsbehuizing voor OEM-precisieonderdelen

Spuitgietmatrijzen voor koppelingsbehuizingen, in combinatie met geoptimaliseerde poort- en koelsystemen, betrouwbare ontluchtingsstructuren en uiterst nauwkeurige holtebewerking, kunnen op stabiele wijze behuizingen produceren met een hoge dichtheid, nauwkeurige afmetingen en een uitstekende oppervlaktekwaliteit, en worden op grote schaal gebruikt in aandrijfsystemen voor auto’s en aanverwante industriële apparatuur.

Matrijsmaterialen en oppervlaktebehandelingen:

1. Matrijsmaterialen: Er wordt meestal gekozen voor matrijsstaal met een hoge hittebestendigheid en een hoge thermische vermoeiingsbestendigheid, en er wordt een passende warmtebehandeling uitgevoerd op basis van de productiecyclus en het materiaaltype om de levensduur te verlengen.
2. Oppervlakteversterking: processen zoals nitreren, verchromen of PVD-coatings worden toegepast op holteoppervlakken om het kleven van materiaal te verminderen, de slijtvastheid te verbeteren en de ontvormingsprestaties te verbeteren.
3. Corrosiebescherming en afdichting: Corrosiebeschermende behandelingen en zeer nauwkeurige pasvormen worden toegepast op koelkanalen, afdichtingsoppervlakken en runners om een langdurige stabiele productie te garanderen.

Belangrijkste punten met betrekking tot structuur en ontwerp:

1. Ontwerp van de holte: optimaliseer scheidingsoppervlakken, ontluchtingssleuven en afrondingen volgens de geometrie en assemblagevereisten van de koppelingsbehuizing om een gelijkmatige vulling, eenvoudige reiniging en naleving van de daaropvolgende bewerkingsbehoeften te garanderen.
2. Lopen en poortsysteem: Ontwerp redelijke poort- en loopschema’s om de smeltstroomsnelheid en vulvolgorde te regelen, zodat luchtinsluiting, koude sluitingen en spanningsconcentratie worden voorkomen.
3. Koelsysteem: Zorg voor uniforme circulerende koelkanalen of lokale koelcircuits om een stabiele matrijstemperatuur te garanderen, de stollingstijd te verkorten en thermische vervorming te verminderen.
4. Uitwerpsystemen en ontvormingsmechanismen: Ontwerp betrouwbare uitwerpsystemen, schuifmechanismen en scheidingsmechanismen om een soepele ontvorming te garanderen zonder het gietoppervlak te beschadigen.
5. Bewerkingstoleranties en positioneringsreferenties: reserveer redelijke toleranties voor latere bewerking en ontwerp duidelijke positioneringsreferenties en klemconstructies om de montage- en bewerkingsnauwkeurigheid te garanderen.

Productieprocessen:

1. Precisiebewerking: Gebruik CNC-frezen, draadvonken (WEDM), langzaam draadsnijden, zinkvonken en precisieslijpprocessen om de afmetingen en oppervlaktekwaliteit van holtes en kernen te garanderen.
2. Warmtebehandeling en assemblage: Kritieke matrijscomponenten ondergaan een warmtebehandeling, gevolgd door spanningsverlichting en precisie-assemblage, met pascontrole en spelingcorrectie om de sluitnauwkeurigheid en gesynchroniseerde beweging te garanderen.
3. Afdichting en bewerking van leidingen: Bewerk hoogwaardige afdichtingsvlakken en fittingen voor koel- en ontluchtingssystemen en zorg voor drukbestendige water- en luchtleidingen om een langdurige stabiele werking te garanderen.
4. Oppervlakteafwerking: Voer polijst- of textuurbehandelingen uit op holteoppervlakken om te voldoen aan de vereisten voor het gietoppervlak, met behoud van de ontvormingsprestaties.

Typische toepassingsgebieden van spuitgietmatrijzen voor koppelingsbehuizingen:

1. Massaproductie van koppelingsbehuizingen voor aandrijfsystemen van personenauto’s en bedrijfsvoertuigen.
2. Productie van behuizingen en verbindingsonderdelen voor bouwmachines en commerciële apparatuur.
3. Spuitgegoten behuizingsonderdelen die een hoge dichtheid, goede oppervlaktekwaliteit en stabiele afmetingen vereisen.

Onderhoud en verzorging:

1. Dagelijkse inspectie: Controleer regelmatig de slijtage van geleidepennen, schuifstukken, afdichtingen, koelkanalen en bevestigingsmiddelen en verwijder resten uit de holte.
2. Oppervlakteonderhoud: Polijst of breng antikleefcoatings aan op plaatsen die gevoelig zijn voor kleven en houd de ontluchtingskanalen vrij.
3. Periodieke revisie: Stel onderhoudsschema’s op op basis van de productieritme, vervang versleten onderdelen onmiddellijk en registreer de onderhoudsgeschiedenis om de levensduur van de matrijs te verlengen.
