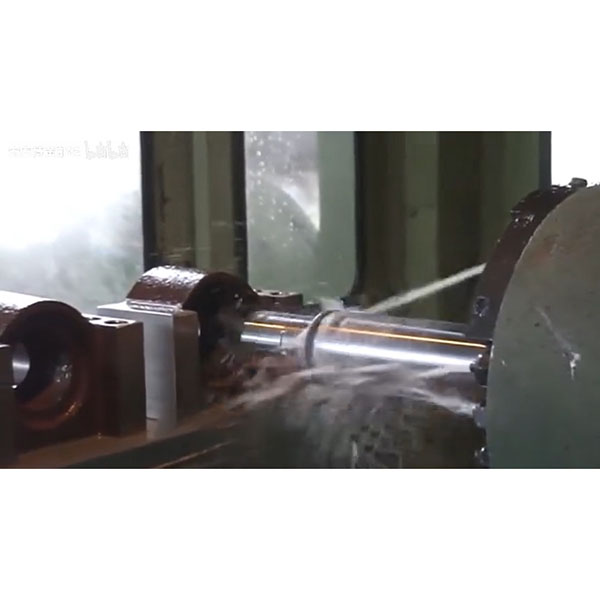

CNC-boordiensten voor nauwkeurige gaten met een grote diameter

CNC-boren wordt voornamelijk gebruikt om de nauwkeurigheid van de gatdiameter te verbeteren, de coaxialiteit en positionele nauwkeurigheid te vergroten, de rondheid en oppervlaktekwaliteit te verbeteren en geometrische correcties uit te voeren bij grote diameters of diepe gaten. In vergelijking met eenvoudig boren of ruimen biedt boren grotere voordelen voor grote gaten, hoge geometrische nauwkeurigheidseisen en grotere dieptes.

Toepasselijke werkstukken en typische scenario’s voor CNC-boren:

1. Grote behuizingen: zoals versnellingsbakken, machinebankbedden, compressorbehuizingen, pomphuizen, klephuizen.
2. Motor- en aandrijfcomponenten: cilinderblokken, lagerzittingboringen, krukaslagerboringen.
3. Hydraulische en pneumatische systemen: hydraulische cilinders, kleppenblokken, verdelergatsystemen.
4. Matrijzen en mallen: gaten voor geleidepijlers van matrijsbasis, positioneringsgaten, zeer nauwkeurige inzetgaten.
5. Precisiepassende gaten: lagerzittingen, bussen met interferentie-/spelingpassingen, positioneringspanggaten.
6. Gaten die achteraf moeten worden gehoned of voorzien van een perspassingbus: gebruikt als voorafgaande geometrische afwerking.

Apparatuur en bewerkingsconfiguraties:

1. Horizontale boormachine (HBM): geschikt voor grote werkstukken en composietbewerking van gaten met meerdere vlakken.
2. Bewerkingscentra (verticaal/horizontaal): gecombineerd met verstelbare boorkoppen voor fijn boren en composiet oppervlaktebewerking.
3. Speciale CNC-boormachines: voor zeer stabiele diepe gaten of gaten met een hoge coaxialiteit.
4. Draai-freescentra: gebruik excentrische boorgereedschappen of aangedreven revolvers om gatencorrectie en omliggende kenmerken in één opstelling te realiseren.

Gereedschaps- en werkstukopspansystemen:

1. Grove boorgereedschappen: hoge structurele stijfheid, gebruikt voor het verwijderen van grote toeslagen.
2. Fijne boorkoppen: micrometer-radiale afstelmechanismen voor nauwkeurige maatvoering.
3. Verstelbare gebalanceerde boorkoppen: verminderen excentrische trillingen via contragewichten of automatische afstelling.
4. Gedempte (trillingsdempende) boorstangen: voor bewerking met lange overhang (diepe gaten) om trillingen en maatafwijkingen te verminderen.
5. Combinatieboorgereedschappen: geïntegreerde bewerking voor meerstapsgaten, getrapte boringen en afschuiningen.
6. Inzetmaterialen: gecoat hardmetaal (TiAlN, AlTiN, CVD-coatings), CBN (voor geharde staalsoorten), PCD (voor Al-Si-legeringen).
7. Werkstukopspanning: precisieklauwplaten, hydraulische/warmtekrimpbare houders, modulaire houdersystemen om een lage slingering en stabiliteit te garanderen.

Referentieprocesstroom voor CNC-boren:

1. Tekeningen controleren: boortolerantie, geometrische vereisten (coaxialiteit, positie, rondheid, loodrechtheid) en vervolgprocessen (ruimen/bushing/honing) bevestigen.
2. Vaststellen van referentiepunten: plan klemreferentiepunten en bewerkingsvolgorde; bewerk eerst referentiepunten (vlakken, boringen) die van invloed zijn op de daaropvolgende positionering.
3. Voorbewerking: boren of een redelijke speling laten op gegoten/gesmede werkstukken, doorgaans een totale speling van 0,3 tot 1,5 mm, afhankelijk van de boordiameter.
4. Ruw boren: verwijder de speling in lagen, controleer de snijdiepte en de voeding om warmteconcentratie en scheuren in de wand te voorkomen.
5. Halfafwerkingsboren (optioneel): breng de boring dicht bij de uiteindelijke maat en stabiliseer de geometrie om fouten bij het fijnboren te verminderen.
6. Fijnboren: kleine snijdiepte en constante voeding; gebruik micro-afstelling van het gereedschap en programmacompensatie om de uiteindelijke maat te bereiken.
7. Meting tijdens het proces: gebruik tasters of externe metingen (binnenmicrometers, luchtmeters) om de afmetingen en positie te controleren; pas indien nodig gereedschapscompensatie toe.
8. Secundaire bewerkingen (optioneel): ruimen, honen, polijsten, perspassing van bussen of tappen.
9. Reinigen en ontbramen: verwijder spanen en bramen in de boring om de pasvormkwaliteit te garanderen.
10. Eindinspectie en registratie: registreer afmetingen, geometrische nauwkeurigheid en oppervlakteconditie in het kwaliteitstraceringssysteem.

Belangrijke procesparameters voor CNC-boren:

1. Spiltoerental: gebaseerd op de boringdiameter en het gereedschapsmateriaal; voor ruw boren worden over het algemeen lage tot gemiddelde toerentallen gebruikt, voor fijn boren hogere toerentallen voor een betere afwerking (bijvoorbeeld honderden tot duizenden tpm, afhankelijk van de diameter).
2. Voeding: hoger voor ruw boren (bijv. 0,1 tot 0,3 mm/omw.), lager voor fijn boren (bijv. 0,02 tot 0,12 mm/omw.).
3. Snijdiepte per passage: ruw boren 0,5 mm tot 2,0 mm; fijn boren doorgaans 0,05 mm tot 0,25 mm per passage.
4. Koeling: hogedruk- of gerichte koeling voor spaanafvoer en temperatuurregeling; zorg voor een soepele spaanafvoer voor aluminium en kleverige materialen.
5. Controle van de slingering van het gereedschap: controleer de radiale slingering vóór het fijnboren (gangbare eis ≤0,01 mm, strenger volgens tolerantie).
6. Antivibratiestrategie: verminder de voeding en diepte voor lange uitsteeksels; gebruik gedempte boorstangen en redelijke uitsteekverhoudingen (doorgaans is een uitsteeksel ≤6D gemakkelijker te controleren).

Kwaliteitscontrole en inspectie:

1. Dimensionale inspectie: micrometers, luchtmeters en CMM voor bemonstering en eindcontrole van kritieke boringen.
2. Geometrische inspectie: coaxialiteit, rondheid, loodrechtheid met behulp van rondheidstesters, CMM of rotatiemeetsystemen.
3. Oppervlaktekwaliteit: meet Ra/Rz met een ruwheidsmeter; controleer op brandplekken, gereedschapssporen en trillingspatronen op boorwanden.
4. SPC en gegevensregistratie: volg dimensionale trends en gereedschapsslijtagecurves in massaproductie om compensatie te anticiperen.
5. Traceerbaarheidsdocumenten: archiveren van materiaal- en warmtebehandelingsbatches, bewerkingsparameters en meetrapporten.

Vergelijking van CNC-boren met andere gatenboringsprocessen:

1. Boren: hoge efficiëntie voor het maken van gaten, maar beperkt in positiecourrectie en geometrische nauwkeurigheid; wordt vaak gebruikt vóór het boren.
2. Ruimen: verbetert de afmetingen en het oppervlak, maar heeft een zwakke positiecorrectiecapaciteit; wordt vaak gebruikt voor afwerking na boren.
3. Boren: richt zich op geometrische correctie en zeer nauwkeurige maatvoering; geschikt voor grote boringen en hoge eisen aan geometrische nauwkeurigheid.
4. Honeren: bereikt een zeer lage ruwheid en kleine geometrische correctie, wordt vaak uitgevoerd na het boren.
5. Polijsten (versterken van het booroppervlak): verbetert de oppervlakteharding en afwerking; vereist vooraf een stabiele boorgeometrie.

Voorbeelden van toepassingen voor CNC-boren in de industrie:

1. Bouwmachines en zwaar materieel: grote bases, uitlijningsboringen in behuizingen en lagerzittingboringen.
2. Energie en chemie: pomphuizen, compressorbehuizingen, klephuisboorsystemen.
3. Automobiel- en motorproductie: hoofdlagerboringen in cilinderblokken, nokkenaslagers.
4. Lucht- en ruimtevaart: geometrische correctie van uiterst nauwkeurige constructiedelen en mechanismeboringen.
5. Matrijzen en precisiegereedschap: geleidepijlerboringen, positioneringsboringen en voorboringen voor koelkanalen.
6. Hydraulische systemen: klepblokken, oliegeleidingsboringen, voorboringen voor meervlakkige kruisende gaten.
