CNC-slijpen voor nauwkeurige toleranties en een fijne afwerking

CNC-slijpen kan meerdere soorten omvatten, waaronder extern cilindrisch slijpen, inwendig slijpen, centerloos slijpen, vlakslijpen, profiel-/vormslijpen en gereedschapsslijpen. Het is geschikt voor hoogwaardige bewerking van moeilijke materialen zoals metalen, keramiek en harde legeringen.

Belangrijkste voordelen van CNC-slijpen:

1. Hoge dimensionale en geometrische nauwkeurigheid: standaard stabiel bij ±0,005–±0,01 mm of beter. De controle van rondheid, cilindriciteit, vlakheid en loodrechtheid is betrouwbaarder.
2. Lage oppervlakteruwheid: de oppervlakteruwheid Ra bereikt doorgaans 0,2–0,8 μm (afhankelijk van het materiaal en de slijpschijf), wat voldoet aan de eisen voor lagers, afdichtingen en glijpassingen.
3. Stabiliteit en consistentie: CNC-programma’s, constante snelheid/constante oppervlaktesnelheid en slijpschijfcompensatie zorgen voor consistentie tussen batches en verminderen procesfluctuaties.
4. Geschikt voor moeilijk te bewerken materialen: bewerkt op betrouwbare wijze gehard staal, harde legeringen, keramiek, titaniumlegeringen, op nikkel gebaseerde legeringen en andere zeer harde of broze materialen.
5. Zuinig en betrouwbaar: verbetert het slagingspercentage in de laatste afwerkingsfase, waardoor de kosten voor latere correcties en herbewerkingen worden verminderd.

Toepasselijke materialen en werkstuktypes voor CNC-slijpen:

1. Materialen: gehard/getemperd staal, roestvrij staal, aluminiumlegeringen (wielafstemming vereist), koperlegeringen, titaniumlegeringen, legeringen op nikkelbasis, harde legeringen (carbiden), keramiek, glaskeramiek, enz.
2. Werkstukken: assen, hulzen, glijelementen, matrijscontouren, snijgereedschappen en meters, klepkernen en -zittingen, pompas en rotoren, lineaire geleidingsschuiven, precisie vlakke onderdelen, enz.

Soorten slijpschijven:

1. Aluminiumoxide (A/WA): algemene stalen onderdelen en materialen met gemiddelde hardheid.
2. Siliciumcarbide (GC): geschikt voor gietijzer, non-ferrometalen en broze materialen.
3. Diamant (D): geschikt voor harde legeringen (gehard carbide), keramiek en glaskeramiek.
4. Kubisch boornitride (CBN): geschikt voor gehard staal en zeer harde ferromaterialen; hoge efficiëntie en lage slijtage.

Apparatuur en configuratie:

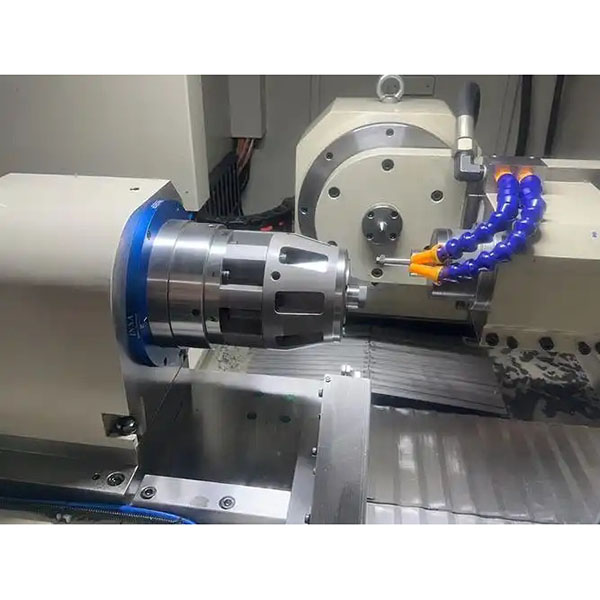

1. Apparatuur: CNC-buiten-/binnenslijpmachines, CNC-centerloze slijpmachines, CNC-vlakslijpmachines, CNC-profielslijpmachines, CNC-gereedschapsslijpmachines. Geef de voorkeur aan een spindel met hoge stijfheid, precisiegeleiders en een stabiel koelsysteem.
2. Bindingssoorten: verglaasd (keramisch), hars, metaal, gegalvaniseerd, enz. Gekozen op basis van materiaal- en nauwkeurigheidseisen.
3. Korrelgrootte en hardheid van de slijpschijf: fijne korrel en matige hardheid voor finslijpen; grovere korrel en hogere hardheid voor ruwslijpen. Moet een evenwicht vinden tussen zelfslijping en vormbehoud.
4. Klemmen en ondersteuning: drie- of vierklauwplaten, centers en centergaten, centerloze steunen en regelwielen. Gebruik voor dunwandige onderdelen speciale opspanningen en klemmen met lage spanning.

Instellingen van de procesparameters:

1. Oppervlakte (perifere) snelheid van het wiel: instellen op basis van het materiaal van het wiel en het werkstuk, over het algemeen 20-45 m/s; CBN/diamant kan hoger zijn (volg de veiligheidsvoorschriften voor de apparatuur en het wiel).
2. Aanvoer en snijdiepte: kleine dieptes en gelijkmatige aanvoer om warmte en vervorming te beheersen. Bij afwerkingsslijpen worden micro-sneden en vonken gebruikt.
3. Koeling en smering: voldoende, gerichte koeling om thermische vervorming en brandgevaar te verminderen. Filtratieprecisie zorgt voor de reinheid van het koelmiddel.

Referentie voor processtroom:

1. Voorbewerking: tekeningen en toleranties controleren; de warmtebehandelingstoestand van het materiaal bevestigen; het type wiel, korrelgrootte en binding selecteren; koelmiddel en filtratieniveau instellen.
2. Klemmen en uitlijnen: zorg voor coaxialiteit en consistentie van het referentiepunt; zorg voor nauwkeurigheid van het middelste gat en stevige ondersteuning voor asonderdelen.
3. Ruw- en fijnslijpen: verwijder de speling bij het ruwslijpen en slijp vervolgens fijn tot de juiste maat; gebruik voor kritieke oppervlakken stop-vonkmeting en geprogrammeerde compensatie.
4. Afwerken en compensatie: gebruik diamantafwerkers of in-process afwerking om de vorm en scherpte van de slijpschijf te behouden; programmeer dimensionale compensatie en thermische driftcompensatie.
5. Inspectie en ontbramen: voer tijdens het proces/offline dimensionale en geometrische controles uit; voer indien nodig licht ontbramen en reinigen uit.

Kwaliteitscontrole en inspectie:

1. Afmetingen en geometrie: gebruik micrometers, boormeters, luchtmeters, plug-/ringmeters, rondheidstesters en CMM om de afmetingen, rondheid, vlakheid, coaxialiteit enz. te inspecteren.
2. Oppervlaktekwaliteit: gebruik een ruwheidstester voor Ra/Rz; microscopische inspectie op verbranding, scheuren en krassen.
3. Stabiliteit: stel SPC-statistieken op, routines voor eerste stuk/tussenliggende/eindinspectie; registreer de levensduur van het wiel en de afstelmomenten, controleer thermische drift en dimensionale trends.
4. Traceerbaarheid: zorg voor inspectierapporten, materiaal- en warmtebehandelingsbatchgegevens en procesparameterlogboeken.

Veelvoorkomende toepassingsscenario’s voor CNC-slijpen:

1. Lagers en afdichtingscomponenten: loopbanen, ringen, afdichtingspassingen.
2. Hydraulisch en pneumatisch: klepkernen, klepzittingen, glijdende pasdelen waar rondheid en ruwheid van cruciaal belang zijn.
3. Gereedschappen en meetinstrumenten: ontlastingsvlakken, vormslijpen en kalibreren.
4. Matrijzen en precisieprofielen: holtes, kernen, geleidepilaren en bussen, inzetstukken en precisievlakken.
5. Lucht- en ruimtevaart en medische toepassingen: kritische pasvlakken en micro-eigenschappen in materialen met een hoge sterkte en hardheid.
6. Elektronica en halfgeleiders: precisievlakken, geleiderails en contactoppervlakken van koellichamen.

Vergelijking van CNC-slijpen met draaien, frezen en verschillende soorten slijpen:

1. Draaien en frezen: hoge efficiëntie en flexibele vormgeving, maar de uiteindelijke precisie en oppervlaktekwaliteit zijn meestal inferieur aan fijn slijpen; vaak gecombineerd met slijpen.
2. Extern/intern slijpen: gebruikt voor zeer nauwkeurige maatvoering en geometrische controle van roterende oppervlakken en boringen.
3. Centerloos slijpen: zeer efficiënte, zeer consistente oplossing voor de batchverwerking van asonderdelen.
4. Vlakslijpen: zorgt voor vlakheid en oppervlakteruwheid; geschikt voor referentievlakken.
5. Profiel- en gereedschapsslijpen: realiseert complexe rondingen/profielen en nauwkeurige gereedschapsgeometrieën met hoge nauwkeurigheid bij het vormen en herslijpen.
