CNC-bewerking van aluminiumoxide keramiek voor veeleisende toepassingen

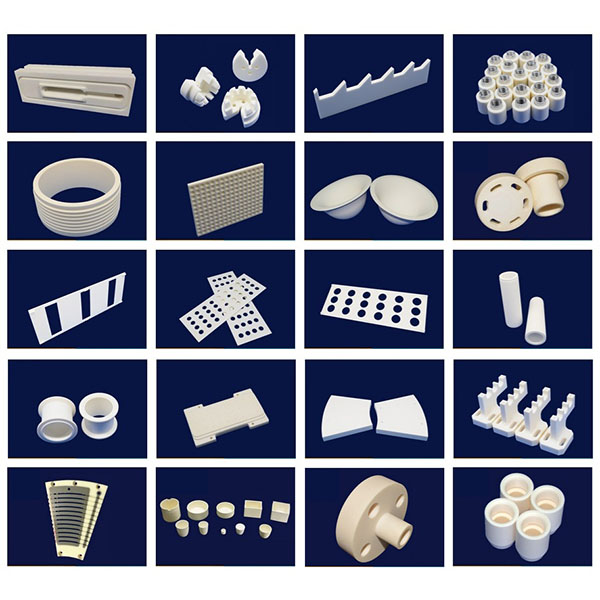

CNC-gefreesde aluminiumoxide keramische producten worden veel gebruikt in gebieden zoals elektrische isolatie, afdichtingscomponenten, slijtvaste voeringen, sensorsteunen, klepzittingen en structurele onderdelen voor hoge temperaturen.

Belangrijkste voordelen van CNC-bewerking van aluminiumoxide keramiek:

1. Uitgebreide ervaring met het bewerken van aluminiumoxide, met kennis van de breuk- en spaanafvoereigenschappen van het materiaal, waardoor het aantal bewerkingsfouten wordt verminderd.
2. Nauwkeurige dimensionale en geometrische controle, die voldoet aan nauwkeurigheidseisen op micronniveau of hoger (afhankelijk van geometrie en materiaal).
3. Diamantgereedschap en ultrafijne slijp-/polijstprocessen om een lage ruwheid en een goede geometrische vorm van binnenboringen en pasvlakken te garanderen.
4. Professionele opspanningen, temperatuurregeling en trillingsbeheersingsoplossingen om de bewerkingsspanning en het risico op vervorming van dunwandige onderdelen te verminderen.
5. Complete kwaliteitsbeheersings- en functionele testsystemen ter ondersteuning van prototypevalidatie en consistente batchlevering.

Apparatuur en gereedschap:

1. Machines: zeer stijve CNC-draaibanken, drie- en vijfassige bewerkingscentra, interne/externe cilindrische slijpmachines, gecombineerde draai-slijpmachines en ultraprecisie-spindels voor de bewerking van buitenprofielen, binnenboringen, eindvlakken en complexe holtes.
2. Gereedschap en verbruiksartikelen: diamantdraaigereedschap, diamantfrezen, diamantslijpschijven, PCD-gereedschap en gereedschap met ultraharde coating, in combinatie met ultrafijne schuurmiddelen en polijstverbruiksartikelen; de geometrie van het gereedschap en de snij-/slijpparameters zijn geoptimaliseerd voor verschillende soorten aluminiumoxide.
3. Hulpsystemen: temperatuurregeling en thermostatische bevestigingen, trillingsdempers, ultrahoge drukkoeling met deeltjesfiltratie, online metingen en geautomatiseerde laad-/ontlaadsystemen om de bewerkingsstabiliteit en batchconsistentie te verbeteren.

Belangrijkste bewerkingsmethoden voor CNC-bewerking van aluminiumoxide keramiek:

1. Precisiedraaien en -boren: stel buiten- en binnenreferenties vast, voer voorbewerkingen en halfafwerkingsbewerkingen uit en controleer de concentriciteit en axiale afmetingen.
2. Diamantslijpen en honen: gebruik voorbewerkings-, nabewerkings- en hoonbewerkingen om strikte toleranties voor de binnenboring en een lage oppervlakteruwheid te bereiken, geschikt voor lagerpassingen en afdichtingsinterfaces.
3. Ultrasoon trillingsondersteunde bewerking (USM): pas ultrasone trillingen toe in dunwandige, slanke of complexe elementen om de snijkrachten te verminderen en scheurvorming te onderdrukken.
4. EDM en microbewerking: trim nauwkeurig lokale geometrieën die moeilijk direct te bewerken zijn, zoals complexe interne holtes, blinde gaten en positioneringssleuven.
5. Polijsten en chemisch-mechanisch polijsten (CMP): produceer spiegelgladde oppervlakken op afdichtingsvlakken en kritieke pasvlakken om wrijving te verminderen en het vastlopen van deeltjes te minimaliseren.

Koeling, spaanafvoer en ontwerp van opspanningen:

1. Koelstrategieën: Gebruik gecontroleerde koeling en sterk gefilterde smeermiddelen, en combineer deze indien nodig met koelvloeistofcirculatie en temperatuurgeregelde opspanningen om lokale oververhitting, thermische spanning of dimensionale afwijkingen te voorkomen.
2. Spaanafvoer en reiniging: Optimaliseer gereedschapspaden en spaakkanalen en gebruik ultrasone en hogedrukreiniging, vacuümspaanverwijdering en luchtblazen om te voorkomen dat deeltjes zich in bewerkte oppervlakken nestelen en de pasnauwkeurigheid beïnvloeden.
3. Opspooroplossingen: Aangepaste doornkoppen, concentrische steunen en meerpuntssteunen met elastische positionering en spanningsverspreidingsontwerpen om door klemmen veroorzaakte spanningsconcentraties te verminderen en vervorming van dunwandige onderdelen te voorkomen.

Bewerkbare materialen en typische toepassingen:

1. Materialen: Diverse aluminiumoxide keramiek (Al2O3 van verschillende kwaliteiten en gemodificeerde systemen), op aluminiumoxide gebaseerde composietkeramiek en gecoate aluminiumoxide keramiek.
2. Typische toepassingen: Elektrische en elektronische isolatiecomponenten, keramische bussen en voeringen, afdichtringen en klepzittingen, slijtvaste voeringen, sensorsteunconstructies, pomp- en vloeistofregelcomponenten, medische en optische onderdelen, enz.

Ontwerpadviezen en productieopmerkingen:

1. Wanddikte en lengte-diameterverhouding: Vermijd te dunne wanden of te grote lengte-diameterverhoudingen. Behoud klemgebieden of voeg indien nodig verstijvingsribben toe aan het ontwerp om de produceerbaarheid en de uiteindelijke sterkte van het onderdeel te verbeteren.
2. Afschuiningen en afrondingen: Zorg voor passende afschuiningen of afrondingen bij gaten, eindvlakken en montageranden om spanningsconcentraties te verminderen en het gebruik van gereedschap en de montage te vergemakkelijken.
3. Bewerkingsmarge en toleranties: Geef duidelijk de ruw- en afwerkingsmarges en montagetoleranties aan op tekeningen; reserveer materiaal op kritieke pasvlakken voor het uiteindelijke slijpen en testmonteren.
4. Sinteren en dimensionale variatie: Houd rekening met dimensionale afwijkingen en restspanningen na het sinteren van aluminiumoxide; reserveer indien nodig bewerkingsmarge of pas compensatiestrategieën toe in het proces.

Bewerkingsnauwkeurigheid en oppervlaktekwaliteit:

1. Dimensionale en geometrische nauwkeurigheid: Door middel van gefaseerde bewerking, online meting en correctie kunnen de buitendiameter, binnendiameter, concentriciteit en paralleliteit van de eindvlakken strikt worden gecontroleerd om te voldoen aan hoge precisie-eisen.
2. Oppervlakteruwheid: Door slijp-, hoon- en polijstprocessen te combineren, kunnen oppervlakken met een lage Ra-waarde worden bereikt op binnenboringen en pasvlakken om de loopsoepelheid en levensduur te verbeteren.
3. Defectcontrole: minimaliseer scheuren, afbrokkeling en insluitsels door procesparameters te optimaliseren, gefaseerde spanningsverlichting toe te passen en de nodige microscopische of niet-destructieve inspecties uit te voeren (bijv. optische microscopie, X/CT).
