CNC-bewerking van keramische pompen voor medisch gebruik

Met gespecialiseerde machines, diamantgereedschap en geavanceerde processtromen kunnen we corrosiebestendige, slijtvaste keramische pomponderdelen leveren met uitstekende afdichtingsprestaties voor toepassingen zoals chemische verwerking, farmaceutica, aardolie, halfgeleiders, voedingsmiddelen en het transport van corrosieve media bij hoge temperaturen.

Apparatuur en gereedschap:

1. Machines en stijfheid: We gebruiken zeer stijve vijfassige en drieassige CNC-freesmachines, precisie-cilindrische slijpmachines en gespecialiseerde microbewerkingsapparatuur om te voldoen aan de eisen op het gebied van positionering en herhaalbaarheid voor complexe stroomkanalen en meerzijdige bewerking.
2. Gereedschap en verbruiksartikelen: Met behulp van diamantfrezen, diamantdraaigereedschap, diamantslijpschijven en ultrahard gecoat gereedschap optimaliseren we de geometrie van het gereedschap en de snijparameters voor de hardheid van keramische materialen om afbrokkeling en barsten te verminderen.
3. Hulpmiddelen: Zeer nauwkeurige spindels, ultrahoge druk koel- en filtersystemen, trillingsdempers en precisieopspanningen om de stabiliteit van de bewerking en de integriteit van het oppervlak te garanderen.

Belangrijkste bewerkingsmethoden voor CNC-bewerking van keramische pompen:

1. Precisiefrezen en -bewerken: wordt gebruikt om complexe externe vormen, stromingskanalen, waaierbladprofielen en aansluitflenzen te vormen, waarbij gebruik wordt gemaakt van vijfassige koppeling om complexe geometrieën in één enkele opstelling te voltooien.
2. Slijpen en polijsten: diamantslijpen en mechanische polijstprocessen worden gebruikt om de afwerking en geometrische nauwkeurigheid van afdichtingsoppervlakken en lageroppervlakken te verbeteren.
3. Ultrasoon trillingsondersteunde bewerking (USM): vermindert snijkrachten, beperkt scheurgroei en verbetert de oppervlaktekwaliteit van broze keramische materialen; geschikt voor slanke of dunwandige structuren.
4. Bewerking van microporiën en interne holtes: zeer nauwkeurige bewerking van inlaat-/uitlaatpoorten, sproeigaten en interne stromingskanalen wordt bereikt door middel van microboren, micro-slijpen of speciale geleide processen.
5. Chemisch-mechanisch polijsten (CMP) en precisieslijpen: wordt gebruikt om spiegelgladde afdichtingsvlakken of contactoppervlakken met lage wrijvingscoëfficiënten te verkrijgen om te voldoen aan de eisen voor vloeistofafdichting en lage slijtage.

Koeling, spaanafvoer en opspanning:

1. Koelstrategieën: Gebruik gecontroleerde koeling en gefilterde smeermiddelen om lokale warmteontwikkeling te verminderen en scheuren of dimensionale afwijkingen als gevolg van thermische spanning te voorkomen.
2. Spaanafvoer en reiniging: Ontwerp speciale spaanafvoerkanalen en efficiënte reinigingsprocedures om te voorkomen dat schurende deeltjes of vuil zich in afdichtingsoppervlakken en stroomkanalen nestelen, zodat de integriteit van de assemblage gewaarborgd blijft.
3. Bevestigingsoplossingen: Op maat gemaakte stijve en flexibele bevestigingen, concentrische positioneringsapparaten en meerpuntssteunen om ervoor te zorgen dat dunwandige en complex gevormde onderdelen niet vervormen tijdens de bewerking.

Bewerkbare materialen en typische toepassingen:

1. Typische materialen: Dicht aluminiumoxide (Al2O3), siliciumnitride (Si3N4), siliciumcarbide (SiC), aluminiumnitride (AlN) en functionele keramische composietmaterialen.

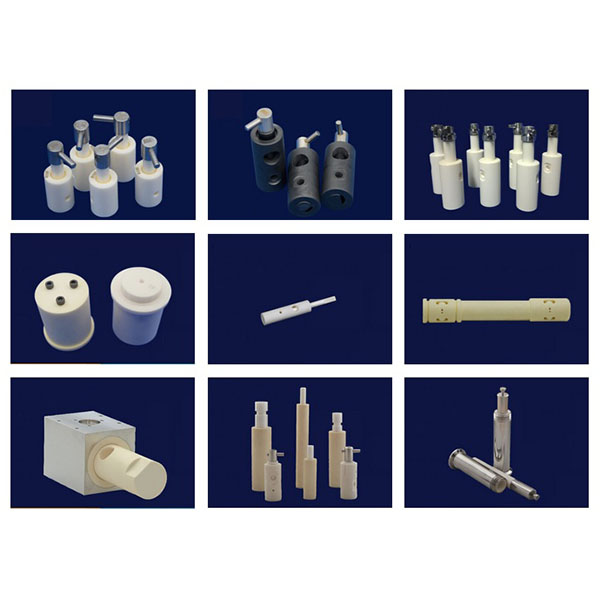

2. Typische toepassingen: corrosiebestendige pomphuizen en -koppen, keramische waaiers, afdichtingshulzen, klepzittingen, bussen, vloeistofverdelers en componenten voor vloeistoftransportsystemen voor hoge temperaturen of zeer corrosieve vloeistoffen.

Ontwerpadviezen en overwegingen bij de productie:

1. Wanddikte en ondersteuning: Vermijd te dunwandige constructies of reserveer ondersteuningsposities voor bewerking in de ontwerpfase om het risico op breuk tijdens bewerking en gebruik te verminderen.
2. Afrondingen en overgangen: Pas geschikte afrondingen toe in stromingskanalen, doorlopende gaten en randen om spanningsconcentratie te verminderen en machinale bewerking en optimalisatie van de vloeistofprestaties te vergemakkelijken.
3. Afdichtings- en pasvlakken: ontwerp kritieke afdichtingsvlakken als polijstbare vlakken of cilindrische oppervlakken en houd rekening met montagespeling en vereisten voor oppervlakteruwheid.
4. Modulair ontwerp: Overweeg voor zeer complexe interne doorgangen of diepe holtes om afzonderlijke modules te bewerken en deze nauwkeurig te assembleren om de opbrengst te verbeteren en later onderhoud te vergemakkelijken.
