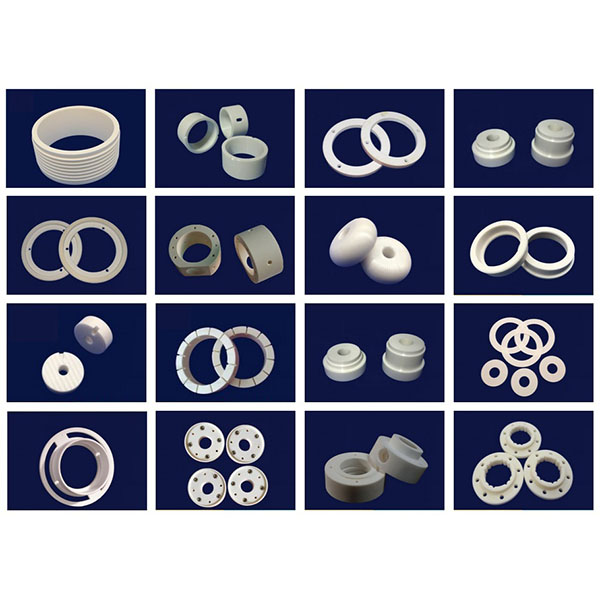

CNC-bewerking van keramische ringen voor hoogwaardige onderdelen

Met gespecialiseerde werktuigmachines, diamantgereedschap en geavanceerde processen realiseren we nauwkeurige vormgeving, lage wrijvingscoëfficiënten en uitstekende slijtvastheid en corrosiebestendigheid, afgestemd op de hoge hardheid en broosheid van keramische materialen. Dankzij deze eigenschappen zijn onze producten breed toepasbaar voor lagerringen, klepzittingen, sensorringen, afdichtingsringen en diverse ringvormige componenten die worden gebruikt onder omstandigheden met hoge temperaturen, hoge slijtage of corrosie.

Apparatuur en gereedschap:

1. Machines en stijfheid: Uitgerust met zeer stijve CNC-draaibanken, drie- en vijfassige CNC-bewerkingscentra, interne en externe cilindrische slijpmachines, hoonmachines, precisie-draai-slijp-combimachines en gespecialiseerde micro-precisiebewerkingsapparatuur om te voldoen aan de eisen op het gebied van klemming, positionering en herhaalbaarheidsnauwkeurigheid voor ringcomponenten met een kleine boring, een hoge diameter-dikteverhouding en dunne wanden.
2. Gereedschap en verbruiksartikelen: Met behulp van diamanten interne en externe draaigereedschappen, diamanten frezen, diamanten slijpschijven, ultraharde gecoate gereedschappen en fijne slijpverbruiksartikelen optimaliseren we de gereedschapsgeometrie en snij-/slijpparameters voor keramiek om het risico op afbrokkeling, barsten en thermische schade te verminderen.
3. Hulpmiddelen: Zeer nauwkeurige spindels, temperatuurgeregelde opspanningen, ultrahoge drukkoelings- en deeltjesfiltratiesystemen, trillingsdempers en speciale opspanningen (doorns, hulzen, elastische positioneringsmiddelen) om de stabiliteit van de bewerking en de integriteit van het oppervlak te waarborgen.

Belangrijkste bewerkingsmethoden voor CNC-bewerking van keramische ringen:

1. Precisiedraaien en inwendig/uitwendig boren: wordt gebruikt voor het vaststellen van referentiepunten op werkstukken, concentrische positionering en semi-afwerking om de uitlijning van inwendige en uitwendige assen en de conformiteit van het eindvlakreferentiepunt te garanderen.
2. Intern en extern slijpen en honen: gebruik diamantslijpen en fijne honprocessen om strikte radiale toleranties en een lage oppervlakteruwheid te bereiken, zodat wordt voldaan aan de eisen voor rol- of glijpassingen.
3. Ultrasoon trillingsondersteunde bewerking (USM) en ultrafijn slijpen: vermindert snijkrachten en onderdrukt scheurgroei, met name geschikt voor dunwandige of zeer broze keramische ringstructuren.
4. EDM en microbewerking: voor lokale vormgeving en trimmen van complexe geometrieën, interne/externe groeven, positioneringsspiebanen of zeer kleine boringen.
5. Polijsten en chemisch-mechanisch polijsten (CMP): produceert spiegelgladde afwerkingen op afdichtingscontactoppervlakken of glijdende pasvlakken om wrijving te verminderen en de afdichting en levensduur te verbeteren.

Koeling, spaanafvoer en opspanning:

1. Koelstrategieën: Gebruik gecontroleerde koeling en gefilterde smeermiddelen, in combinatie met temperatuurgeregelde opspanningen of koelcirculatie, om lokale temperatuurstijgingen te voorkomen die thermische spanning en dimensionale afwijkingen kunnen veroorzaken.
2. Spaanafvoer en reiniging: Optimaliseer gereedschapspaden en spaanafvoerkanalen voor ringvormige onderdelen, in combinatie met ultrasone en hogedrukreiniging, luchtblazen en vacuümspaanverwijdering om te voorkomen dat deeltjes zich in pas- of afdichtingsoppervlakken nestelen, wat de prestaties zou beïnvloeden.
3. Opspanoplossingen: Aangepaste doorns, concentrische opspaninrichtingen, elastische klemming en meerpuntsondersteuningsontwerpen om stabiliteit te garanderen en vervorming van dunwandige of slanke ringonderdelen tijdens de bewerking te voorkomen.

Bewerkbare materialen en typische toepassingen voor CNC-bewerking van keramische ringen:

1. Typische materialen: aluminiumoxide (Al2O3), siliciumnitride (Si3N4), siliciumcarbide (SiC), aluminiumnitride (AlN), functionele keramische composietmaterialen en gecoate keramiek.
2. Typische toepassingen: Lagerringen, klepzittingringen, afdichtringen, positioneringsringen, vloeistofregel- en doseerringcomponenten, sensorbeschermingsringen, slijt- en corrosiebestendige ringvormige componenten voor halfgeleider- en chemische apparatuur, en hoogprecisie ringen voor medische en analytische instrumenten.

Ontwerpadviezen en overwegingen bij de productie:

1. Wanddikte en dwarsdoorsnedeontwerp: Vermijd te dunne wanden en buitensporige verhoudingen tussen binnen- en buitendiameter; reserveer indien nodig klem-/steungebieden of voeg tijdens de ontwerpfase ringvormige verstijvingsribben toe om de produceerbaarheid en betrouwbaarheid tijdens het gebruik te verbeteren.
2. Afrondingen en afschuiningen: Zorg voor passende afrondingen of afschuiningen bij binnen-/buitenopeningen, eindvlakken en contactranden om spanningsconcentraties te verminderen en bewerking en montage te vergemakkelijken.
3. Toeslagen en pasmaten: Specificeer bewerkingstoeslagen en pasmaten duidelijk; kritische afdichtings- of rolpassingen moeten verwijderbaar materiaal behouden voor de uiteindelijke afwerking en afstelling.
4. Modulaire bewerking: Overweeg voor ringen met een zeer grote diameter of extra lange ringen gesegmenteerde bewerking en precisie-assemblageverbindingen om het risico op breuk te verminderen en inspectie en transport te vergemakkelijken.
