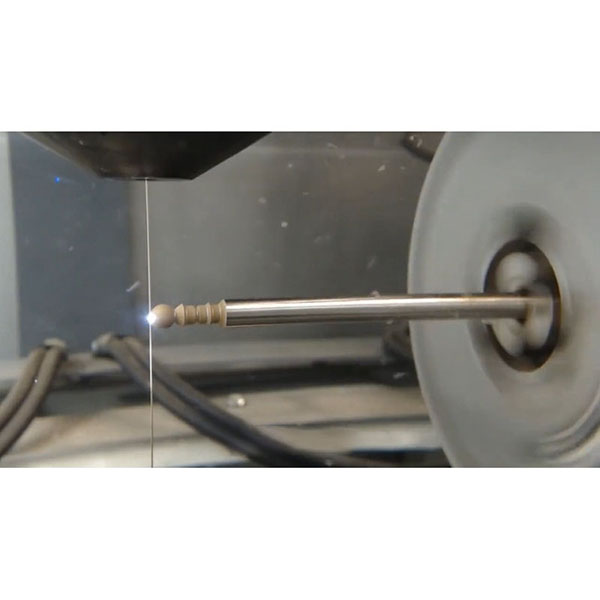

CNC-draadvonken voor precisiesnijden met nauwe toleranties

CNC-draadvonken wordt volledig aangestuurd door numerieke programma’s, waardoor complexe contouren, hoge precisie en smalle zaagsneden mogelijk zijn. Het is vooral geschikt voor harde materialen zoals gehard staal, hardmetaal, titaniumlegeringen en legeringen op nikkelbasis. In vergelijking met laser-, waterstraal- of mechanisch snijden produceert draadvonken een kleine warmtebeïnvloede zone, lage spanning en minimale vervorming, waardoor het zeer geschikt is voor precisievormen en onderdelen met een hoge nauwkeurigheid.

Toepasselijke materialen en werkstuktypes voor CNC-draadvonken

1. Materialen: gereedschapsstaal (bijv. SKD11, H13, S136), gehard staal, hardmetaal (wolfraamcarbide), roestvrij staal, titaniumlegeringen, legeringen op nikkelbasis, koperlegeringen, geleidende keramiek, enz.
2. Werkstukken: stansmessen en inzetstukken, holle componenten, precisie-mallen/opspanningen, complexe vlakke contourdelen, dunwandige en micro-onderdelen, precisiegaten en onderdelen met smalle zaagsneden.

Apparatuur, draad en diëlektricum voor CNC-draadvonken:

1. Machinetypes: langzame draadvonkmachine (hoge precisie, superieure oppervlaktekwaliteit, geschikt voor matrijzen en precisieonderdelen); snelle draadvonkmachine (hogere efficiëntie, lagere kosten, geschikt voor onderdelen met algemene nauwkeurigheid).
2. Draad: messingdraad, gecoate messingdraad, molybdeendraad. De keuze hangt af van de snijsnelheid, nauwkeurigheid, oppervlakte-eisen en kosten.
3. Diëlektricum (werkvloeistof): voornamelijk gedeïoniseerd water (DI-water), dat een stabiele geleidbaarheid en reinheid vereist. Wordt gebruikt in combinatie met filtersystemen om de opening schoon te houden en een soepele afvoer van vuil te garanderen.
4. Toevoer en spoeling: gerichte spoeling vanuit bovenste/onderste sproeiers om erosieproducten snel te verwijderen en kortsluitingen en draadsporen te verminderen.

Procesparameters en referentieworkflow voor CNC-draadvonken:

1. Procesbeoordeling: bevestig materiaal, hardheid, contournauwkeurigheid, doelstellingen voor oppervlakteruwheid, vereisten voor scherpe hoeken/smalle zaagsneden en doorlooptijd.
2. Programmering en padplanning: stel primaire snede plus tweede/derde afschuifsneden in op basis van contour en tolerantie; optimaliseer de locaties van de ingang/uitgang en het startgat om spanningsconcentratie en sporen te voorkomen.
3. Bevestiging en uitlijning: zorg voor vlakheid van het werkstuk en stabiele referentiepunten. Stel de draadspanning en de toestand van de geleiderol in om draadvibratie en -afwijking te beheersen.
4. Eerste snede (ruwe snede): hogere afvoerenergie en voeding om snel de contour te vormen; laat een kleine speling over voor afwerkingssneden.
5. Afdraften (afwerkingssneden): verminder de ontladingsenergie en verbeter de stabiliteit om de textuur en fouten van de grove snede te elimineren, waardoor de afmetingen en de oppervlaktekwaliteit worden verbeterd.
6. Reinigen en ontbramen (draadvonken veroorzaakt over het algemeen geen traditionele bramen, maar erosieproducten moeten worden gereinigd): reinig bewerkte oppervlakken en holtes; voer indien nodig licht polijsten of roestpreventie uit.
7. Inspectie en registratie: inspecteer afmetingen, vorm en oppervlakteruwheid; registreer parameters en batchgegevens voor traceerbaarheid en controle van de consistentie tussen batches.

Belangrijke technische punten voor CNC-draadvonken:

1. Ontladingsstabiliteit: controleer de pulsparameters (piekstroom, pulsbreedte, spleetspanning) en spoeldruk om kortsluitingen en draadbreuken te verminderen.
2. Draadspanning en geleiding: zorg voor de juiste spanning en een goede staat van de geleiderollen om draadvibratie en hoekoversnijding te voorkomen; verminder de snelheid en optimaliseer de compensatie bij scherpe hoeken.
3. Spleetcontrole: zorg voor een stabiele bewerkingsspleet en reinig het diëlektricum om erosieresten onmiddellijk te verwijderen en koolstofafzettingen en draadsporen te voorkomen.
4. Tweede en derde skim-cut-strategieën: selecteer verschillende energieën en snelheden op basis van de beoogde ruwheid en nauwkeurigheid; gemeenschappelijke skim-passes verminderen Ra en profielfouten aanzienlijk.
5. Thermische en materiaaleffecten: gebruik afwerkingspasses met lage energie voor hardmetaal en zeer harde materialen om het risico op microscheurtjes te verminderen; zorg voor een goede bevestiging en energiecontrole voor dunwandige onderdelen.

Veelvoorkomende toepassingsscenario’s:

1. Matrijzenbouw: stansmatrijszijden, stans-/matrijssegmentatie, precisiecontouren van holte-inzetstukken.
2. Precisie-mechanica en elektronica: complexe 2D-contouren, micro-smalle sleuven, geleidende microstructuren.
3. Lucht- en ruimtevaart en medische sector: complexe contouren en onderdelen met smalle zaagsneden in harde materialen.
4. Mallen en opspanningen: positioneren van componenten, klemmen van assemblages, precisieplaatzaagwerk.

Vergelijking van CNC-draadvonken met andere snijprocessen:

1. Lasersnijden: efficiënt en snel, maar de controle van warmte-effecten en bramen op zeer nauwkeurige scherpe hoeken/smalle zaagsneden is inferieur aan draadvonken; draadvonken is beter voor harde materialen en precisiecontouren.
2. Waterstraalsnijden: brede materiaalaanpasbaarheid en geen thermische effecten, maar niet zo geschikt als draadvonken voor micro-kenmerken en ultrahoge precisiecontouren; oppervlaktekwaliteit en kleine kenmerken worden beperkt door de straaldiameter.
3. Mechanisch frezen/zagen: hoge verwijderingssnelheden en geschikt voor voorbewerking en structurele onderdelen, maar moeilijk om de smalle zaagsneden en zeer nauwkeurige scherpe hoeken te bereiken die kenmerkend zijn voor draadvonken.
