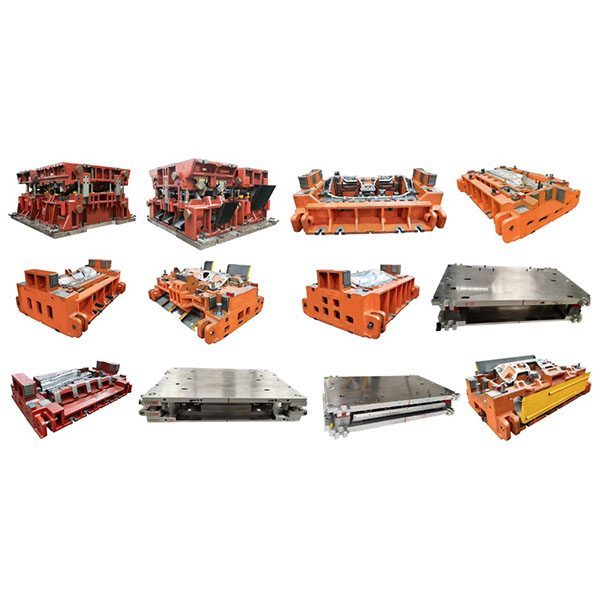

Koudstempelmatrijs voor gewichtsbehuizingen en flensringen

Koudstempelmallen zijn gespecialiseerde gereedschappen die worden gebruikt om plaatmetaal bij kamertemperatuur te stansen, buigen, vormen en assembleren.

Belangrijkste kenmerken van koudstempels:

1. Hoge efficiëntie voor massaproductie: compatibel met hogesnelheidspersen en continue productielijnen om een stabiele hoge output te bereiken en te voldoen aan de productiebehoeften van middelgrote tot grote volumes.
2. Goede dimensionale consistentie: het nauwkeurige ontwerp van de matrijs en de strikte bewerkingstoleranties zorgen voor consistente afmetingen en geometrische vormen van de onderdelen, wat de latere assemblage vergemakkelijkt.
3. Integratie van meerdere bewerkingen: kan stansen, buigen, strekken, afschuinen, vormen, doorboren en andere bewerkingen integreren in een enkele matrijs of een progressieve matrijs, waardoor handmatig werk en secundaire bewerkingen worden verminderd.
4. Beheersbare kosten: lage kosten per eenheid en hoog materiaalgebruik maken het geschikt voor massaproductie; afschrijving over de levensduur van de matrijs verlaagt de totale productiekosten.
5. Structuur en materiaalcompatibiliteit: Geschikt voor verschillende koudvervormbare metalen (zoals koudgewalst staal, roestvrij staal, koper, aluminiumlegeringen, enz.) met matrijs- en procesparameters die zijn geoptimaliseerd voor verschillende materialen.

Toepasselijke onderdelen en toepassingsscenario’s voor koudstempelmallen:

1. Auto-industrie: veerklemmen, bevestigingsmiddelen, beugels, houders, afschermingsonderdelen en andere structurele en functionele componenten.
2. Elektronica en elektrische apparaten: batterijhouders, contactstrips, afschermkappen, connectoren, kleine behuizingen en frames.
3. Huishoudelijke apparaten en consumptiegoederen: paneelbeugels, deurscharnieronderdelen, sierstrips en bevestigingsmiddelen.
4. Hardware en industriële onderdelen: flenzen, pakkingen, verbindingsplaten, veerplaten en andere dunne plaatdelen die een hoge consistentie vereisen.
5. Geschikt voor scenario’s die een hoge herhaalbaarheid, uitwisselbare pasvorm of levering in grote volumes vereisen.

Veelvoorkomende matrijstypen en structurele hoogtepunten:

1. Matrijs voor enkele bewerking (matrijs met één station): eenvoudige structuur, geschikt voor het massaal stansen van onderdelen voor een enkele bewerking of validatie van kleine batchproductie.
2. Progressieve matrijs: voert meerdere bewerkingen uit op één toevoerlijn, hoge efficiëntie, geschikt voor complexe onderdelen in grote volumes.
3. Samengestelde matrijs: voert meerdere bewerkingen tegelijkertijd uit in hetzelfde station, waardoor de cyclustijd wordt verkort, maar een hoge persstijfheid vereist is.
4. Continue matrijzen en trekmatrijzen: worden gebruikt voor complexe vorm- en dieptrekonderdelen, waarvoor een goede controle van de materiaalstroom en het smeerontwerp vereist is.

Belangrijke punten bij het ontwerp en de productie van matrijzen:

1. Materialen en warmtebehandeling: kies voor hoogwaardig matrijsstaal en pas de juiste warmtebehandeling toe om slijtvastheid en breukvastheid te bereiken.
2. Toleranties en pasvormen: Controleer nauwkeurig de geleidepennen, bussen, snijspeling en snijrandradii om de snijkwaliteit en de levensduur van het gereedschap te garanderen.
3. Houd rekening met materiaalstroom en terugvering: gebruik de juiste blanklay-out, trekverhoudingen en afschuiningsontwerp om kreuken, barsten en terugveringseffecten te verminderen.
4. Smering en oplossingen voor afvalverwerking: ontwerp geschikte smeerbanen en uitwerpsgaten/afvalgaten om het risico op materiaal dat blijft kleven, krassen en vastlopen te verminderen.
5. Veiligheid en toegankelijkheid voor onderhoud: reserveer ruimte voor inspectie en onderhoud en ontwerp snel verwisselbare onderdelen om dagelijks onderhoud te vergemakkelijken en de levensduur van de matrijs te verlengen.
