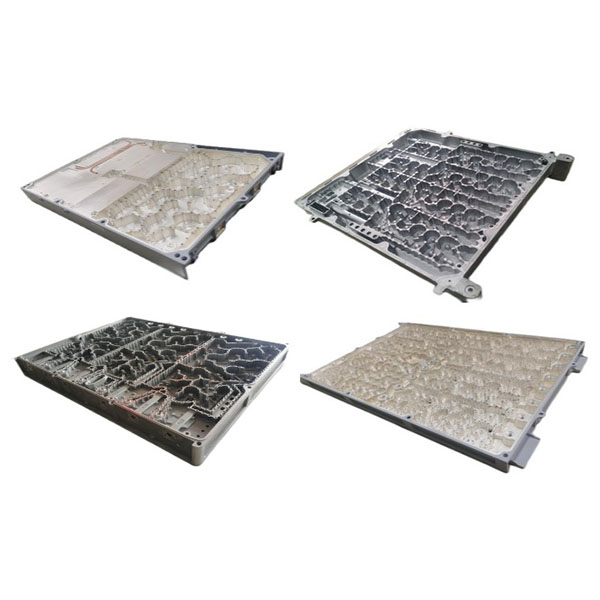

communicatiefiltergietstukken voor gebruik bij het maken van prototypes voor rf

Communicatiefiltergietstukken zijn geschikt voor prototypeontwikkeling, productie in kleine series en geïntegreerde levering in combinatie met verdere bewerking.

Belangrijkste kenmerken:

1. Nauwkeurige holtecontrole: in staat om de holtevorm die vereist is voor filters en de coaxiale en resonatorstructuren nauwkeurig te vormen, waardoor consistente elektrische prestaties worden gegarandeerd.
2. Uitstekende thermische geleidbaarheid en warmteafvoer: materiaalkeuze en wanddikteontwerp kunnen de warmteoverdracht optimaliseren en de temperatuurstabiliteit in toepassingen met hoog vermogen ondersteunen.
3. Stabiele mechanische assemblage-interfaces: voorziening en bewerking van positioneringsgaten, schroefgaten, enz. om latere assemblage en afschermingsverbindingen te vergemakkelijken.
4. Oppervlakte- en bewerkingsvriendelijk: gegoten oppervlakken kunnen worden geleverd om te voldoen aan de vereisten voor plateren, schilderen of machinale bewerking, waardoor de verdere verwerking wordt verminderd.
5. Aanpasbaar: ondersteuning voor aanpassingen op basis van tekeningen of 3D-modellen van klanten, inclusief het leveren van kernkasten, kernentrekmechanismen en lokale ribversterkingsontwerpen.

Materialen en processen:

Wij ondersteunen een verscheidenheid aan metalen materialen, waaronder aluminiumlegeringen, koperlegeringen, gietijzer en roestvrij staal, waarbij het juiste materiaal wordt geselecteerd op basis van elektromagnetische prestaties, thermische geleidbaarheidseisen en mechanische sterkte. Wij maken gebruik van volwassen zandgiet-, precisiegiet- of lagedrukgietprocessen, in combinatie met de nodige warmtebehandeling en spanningsverlichtingsoperaties om stabiele gietafmetingen en materiaaleigenschappen te garanderen.

Nauwkeurigheid en oppervlaktekwaliteit:

1. Maattoleranties kunnen worden gecontroleerd volgens de tekeningvereisten; kritische holtes en pasvlakken kunnen een hogere precisie bereiken.
2. De oppervlakteruwheid en morfologie kunnen worden geoptimaliseerd door middel van de keuze van het vormzand, de behandeling van de mal en de daaropvolgende bewerkingsprocessen, zodat aan de eisen voor platering en elektrisch contact kan worden voldaan.

Maatwerk en ontwerp voor de produceerbaarheid van communicatiefiltergietstukken:

We kunnen tijdens de ontwerpfase samenwerken met klanten om de structuur van filterholtes, invoer-/uitvoerpoorten, koelkanalen en ribbenlay-outs te optimaliseren, zodat een evenwicht wordt gevonden tussen elektromagnetische prestaties, produceerbaarheid en kostenefficiëntie. Voor producten die herhaaldelijk moeten worden gemonteerd of afgesteld, bieden we structuren die herhaalbare positionering vergemakkelijken.

Kwaliteitscontrole en inspectie:

Eerste artikelinspectie, validatie van proefgietstukken, dimensionale metingen, visuele inspectie en noodzakelijke metallografische of chemische samenstellingsanalyses. Er worden gemarkeerde inspecties uitgevoerd op kritieke mechanische en elektromagnetische interfaces om ervoor te zorgen dat de geleverde onderdelen voldoen aan de ontwerpvereisten.

Typische toepassingsscenario’s:

communicatiefiltergietstukken worden veel gebruikt in communicatiebasisstations, radar, satellietcommunicatieapparatuur, RF-front-endmodules en andere behuizingen en structurele componenten van elektronische apparatuur die nauwkeurige holtes en goede elektromagnetische afscherming vereisen.
