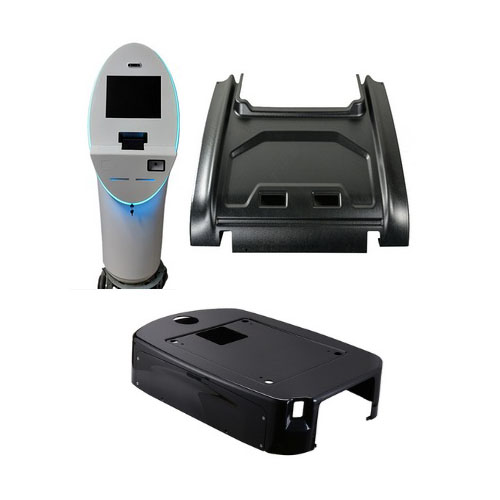

Op maat gemaakte vacuümgevormde machinebehuizingen voor zware onderdelen

Door vacuümgevormde mallen en vormparameters aan te passen, kunnen zeer nauw aansluitende precisiebehuizingen worden verkregen die nauw aansluiten op de contouren van de apparatuur en tegelijkertijd voldoen aan de eisen op het gebied van sterkte, warmteafvoer, montage en uiterlijk. Ze zijn geschikt voor industriële apparatuur, instrumentatie, automatiseringsapparatuur en productielijnkasten.

Toepasselijke materialen en specificaties

1. Gangbare materialen: technische kunststoffen of hoogwaardige thermoplastische platen zoals ABS, HIPS, PET, PVC, PC, PP, enz.; selecteer materialen op basis van slagvastheid, vlamvertraging, temperatuurbestendigheid of elektrische isolatie-eisen.
2. Plaatdikte: de gebruikelijke dikte varieert van 0,8 mm tot 6 mm of dikker en kan worden aangepast aan de vereisten op het gebied van sterkte, stijfheid en vormbaarheid.
3. Oppervlaktebehandelingen: ondersteunt glanzende, matte, gestructureerde afwerkingen, schilderen, zeefdrukken en folielaminering om te voldoen aan de behoeften op het gebied van bescherming en merkidentificatie.
4. Functionele formuleringen: optionele materiaaleigenschappen zoals vlamvertraging, antistatisch en UV-bestendigheid om te voldoen aan de vereisten op het gebied van veiligheid en bedrijfsomgeving.

Belangrijke punten in het vormproces voor vacuümgevormde machinebehuizingen

1. Verhitting en verzachting: stel uniforme verwarmingsprofielen in op basis van materiaalsoort en dikte om een gelijkmatige plastificering en nauwkeurige detailreproductie te garanderen.
2. Vacuümvormen en drukvormen: gebruik vacuümzuiging of een gecombineerd vacuüm-drukproces om de vormnauwkeurigheid te verbeteren en filmverdunning of kreuken te voorkomen.
3. Matrijsontwerp: aluminium of stalen matrijzen moeten worden ontworpen met koelkanalen, positioneringspennen en ontluchtingssleuven, afhankelijk van de complexiteit van de behuizingsstructuur, om de consistentie van de vorming en de reproductie van details te garanderen.
4. Bijsnijden en secundaire bewerking: voer na het vormen CNC-bijsnijden, ponsen, tappen, warm buigen of warm vouwen uit om te voldoen aan de assemblage-interfaces en verbindingsvereisten.
5. Montagepasvorm: reserveer schroefgaten, klikfuncties, geleiders en bedradingskanalen om integratie met metalen bases, elektronische componenten of andere onderdelen te vergemakkelijken.

Aanbevelingen voor structuur en ontwerp

1. Wanddikte en ribben: verdeel de wanddikte op een redelijke manier en voeg verstijvingsribben of versterkingen toe om de stijfheid en trillingsbestendigheid te verbeteren en spanningsconcentratie en vervorming te voorkomen.
2. Warmteafvoer en ventilatie: ontwerp ventilatieopeningen, warmteafvoerroosters of montageposities voor koellichamen voor apparatuur met warmtegenererende componenten om een stabiele werking te garanderen.
3. Openingen en interface-indeling: optimaliseer deuren, inspectievensters, interface-uitsparingen en afdichtingslocaties volgens ergonomische en bedradingsvereisten, waarbij bescherming en onderhoudbaarheid in evenwicht worden gehouden.
4. Modulair ontwerp: verdeel de behuizing in segmenten of modules om onderhoud, vervanging en gestandaardiseerde productie te vergemakkelijken.
5. Oppervlak en identificatie: houd rekening met de plaatsing en bevestiging van naamplaatjes, badges, knoppen en displayvensters om merkidentificatie en bedieningsinstructies te vergemakkelijken.

Voordelen en kenmerken

1. Goedkope gereedschappen en snelle prototyping: in vergelijking met spuitgegoten onderdelen vereisen vacuümgevormde mallen een lagere investering en hebben ze kortere doorlooptijden voor monsters en kleine series, wat geschikt is voor snelle validatie en iteratie.
2. Hoge mate van maatwerk: eenvoudig aan te passen aan de vorm, kleur en functionele vereisten van de apparatuur.
3. Lichtgewicht en bewerkbaarheid: materialen zijn lichtgewicht en gemakkelijk te bewerken (snijden, boren, lijmen), wat montage en onderhoud ter plaatse vergemakkelijkt.
4. Goede oppervlakteafwerking: kan gladde of gestructureerde oppervlakken opleveren om zowel aan duurzaamheids- als esthetische eisen te voldoen.
5. Compatibiliteit met andere materialen: kan worden geïntegreerd met metalen frames, afdichtingen en warmteafvoercomponenten voor hybride assemblages om aan complexe functionele behoeften te voldoen.

Typische toepassingsscenario’s voor vacuümgevormde machinebehuizingen

1. Industriële automatiseringsapparatuur: behuizingen voor schakelkasten, paneelafdekkingen, sensorbehuizingen, enz.
2. Instrumentatie- en testapparatuur: behuizingen voor draagbare instrumenten, panelen voor testapparatuur en inspectievensters.
3. Medische apparatuur: contactloze behuizingen, apparatuurpanelen en beschermkappen (materialen selecteren volgens medische normen).
4. Voedings- en verpakkingsmachines: machinebehuizingen, geleiderailafdekkingen en beschermkappen.
5. Consumenten- en commerciële apparatuur: kiosken, displayapparatuur en behuizingen voor zelfbedieningsmachines.
