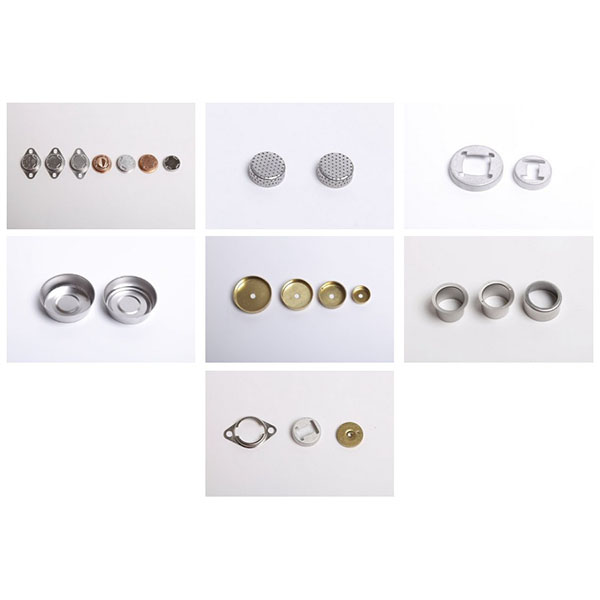

diepgetrokken stansdelen voor industriële massaproductie

Dieptrekprocessen kunnen grote vormdieptes bereiken met behoud van materiaalsterkte, waardoor ze geschikt zijn voor toepassingen die diepe vorming, stabiele afmetingen en een hoge productiecapaciteit vereisen, zoals auto’s, elektronica, huishoudelijke apparaten en industriële apparatuur.

Belangrijkste kenmerken van dieptrekstempels:

1. grote vormdiepte: geschikt voor het produceren van diepe bekers en behuizingen in één of meerdere trekprocessen, waardoor las- en assemblagewerkzaamheden worden verminderd.
2. Controleerbare afmetingen en hoge herhaalbaarheid: gebruik van speciaal gereedschap en strikte controle van de procesparameters om de afmetingen van de onderdelen, de geometrische toleranties en de consistentie van de montage te garanderen.
3. Hoge productiecapaciteit en kostenefficiëntie: compatibel met continue of hogesnelheidsstanslijnen, geschikt voor middelgrote tot grote productievolumes met lage kosten per eenheid en stabiele doorlooptijden.
4. goed materiaalgebruik: in vergelijking met verspanings- of lasprocessen vermindert dieptrekken materiaalverspilling en verbetert het de structurele integratie.
5. Compatibiliteit met verschillende materialen: dieptrekken kan worden toegepast op dunne plaatmetalen (zoals koudgewalst staal, roestvrij staal, koper en aluminiumlegeringen), met flexibele opties voor oppervlaktebehandelingen.

Toepasselijke onderdelen en toepassingsscenario’s voor dieptrekstempels:

1. automobielindustrie: binnenbekleding van lampen, oliekopjes, behuizingen voor brandstofsystemen, behuizingen voor kleine pompen, enz.
2. elektronica en elektrische apparaten: behuizingen voor micromotoren, behuizingen voor inductoren/transformatoren, behuizingen voor sensoren, enz.
3. huishoudelijke apparaten en industriële apparatuur: compressoronderdelen, pomphuizen, filterbehuizingen, hitteschilden en structurele onderdelen, enz.;
4. andere situaties waarin bekers of diepe schalen nodig zijn, met name onderdelen met eisen op het gebied van afdichting, sterkte of geïntegreerde structuur.

Veelgebruikte materialen en aanbevelingen voor oppervlaktebehandeling:

1. gangbare materialen: koudgewalste staalplaten (spcc, secc), roestvrij staal (bijv. 304, 430), koper en koperlegeringen, aluminiumlegeringen, enz.; de materiaaldikte en vormdiepte moeten tijdens de ontwerpfase samen worden beoordeeld.
2. Oppervlaktebehandelingen: galvaniseren (nikkel, tin, zink, enz.), chemisch plateren, anodiseren (voor aluminium), lakken, e-coating (elektroforetische coating), fosfateren, enz.; kies processen op basis van corrosiebestendigheid, geleidbaarheid of esthetische eisen.
3. Overwegingen met betrekking tot compatibiliteit: oppervlaktebehandelingsprocessen moeten compatibel zijn met het materiaal en de daaropvolgende bewerkingen (zoals lassen of assembleren) om te voorkomen dat de afmetingen, het uiterlijk of de functionaliteit worden beïnvloed.

Belangrijke punten voor ontwerp en procescontrole:

1. materiaal- en dikteselectie: kies geschikte materialen en plaatdiktes op basis van de tekeningsverhouding, de ductiliteit van het materiaal en de terugveringseigenschappen om scheuren of kreuken te voorkomen.
2. ontwerp van matrijzen en strategie voor gefaseerde bewerkingen: ontwerp matrijsholtes, trekribben en schouderovergangen op de juiste manier; pas indien nodig meerfasige bewerkingen of voorvormen toe om het aantal defecten te verminderen.
3. Controle van terugvering en elastisch herstel: voorspel terugvering en ontwerp compensaties om stabiele afgewerkte afmetingen te garanderen.
4. Blankholding en smeerbeheer: optimaliseer grijp- en smeerschema’s om wrijving, krassen en het risico op scheuren van het materiaal te verminderen.
5. Stabiliteit van procesparameters: controleer de perssnelheid, trekkracht, houdkracht en stripping-/toevoerritme om consistentie tussen batches te garanderen.

kwaliteitscontrole en betrouwbaarheidsborging:

1. kwaliteitscontrole gedurende het hele proces: combineer inspectie van binnenkomend materiaal, verificatie van het eerste artikel, online procesbewaking en steekproefsgewijze inspectie van afgewerkte producten, met de nadruk op afmetingen, oppervlaktefouten en vormfouten.
2. Functionele tests: voer assemblagecontroles, afdichtingstests, corrosiebestendigheidstests en geleidbaarheidstests uit, enz., afhankelijk van de functie van het onderdeel.
3. traceerbaarheid en verbetering: leg batch- en inspectieregisters aan, meld productieafwijkingen onmiddellijk en optimaliseer voortdurend de gereedschappen en procesparameters.
