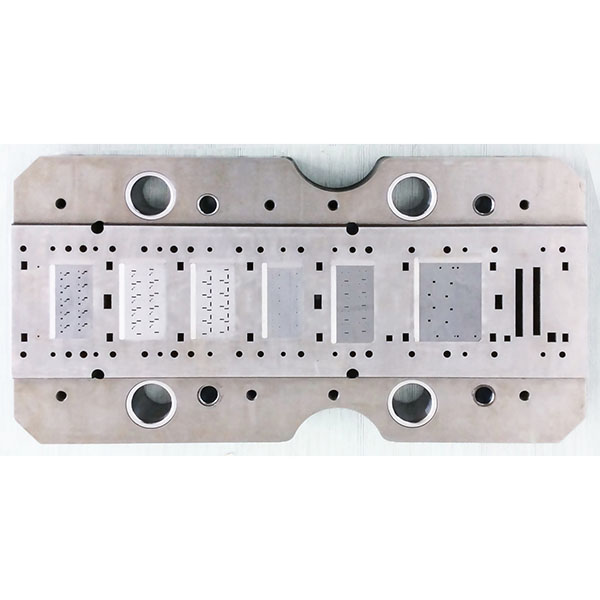

IC-verpakkingsstempels voor precisie-elektronica

IC-verpakkingsstempels kunnen worden geïntegreerd met automatische toevoer- en downstreamprocessen en zijn geschikt voor productiemodi zoals progressieve, transfer- of samengestelde stempels.

Belangrijkste kenmerken en toepassingsgebied van IC-verpakkingsstempels

1. Zeer nauwkeurige vormgeving: nauwkeurige geleiding, spelingcontrole en terugveringcompensatie zorgen voor herhaalbaarheid en stabiele toleranties voor kritische afmetingen bij stansen, ponsen en buigen.
2. Slijtvastheid en lange levensduur: belangrijke componenten maken gebruik van zeer slijtvaste matrijsstaalsoorten in combinatie met warmtebehandeling en oppervlakteversterking (zoals nitreren of PVD-coatings) om slijtage en kleven te verminderen.
3. Stabiele capaciteit bij hoge snelheid: De matrijsstructuur is geoptimaliseerd in samenwerking met toevoersystemen en persen om hoge productiecycli mogelijk te maken en stilstand of defectpercentages te verminderen.
4. Toepasselijke onderdelen: Wordt vaak gebruikt voor het stansen en vormen van leadframes, terminals/pinnen, koellichamen en andere metalen steunen voor verpakkingen.
5. Matrijstypen: opties zijn onder meer progressieve matrijzen, transfermatrijzen of samengestelde matrijzen, geselecteerd op basis van de complexiteit van de onderdelen en de vereisten voor het productievolume.

Materialen, ontwerp en servicepunten voor IC-verpakkingsstempels

1. Materialen en warmtebehandeling: Veelgebruikte matrijzenstaalsoorten zijn SKD11 en H13; afschrik- en ontlaatprocessen worden toegepast op basis van de eigenschappen van het onderdeel om de sterkte en taaiheid te waarborgen.
2. Oppervlakteversterking en smeercompatibiliteit: Pas nitreren, carbonitreren of PVD-coatings toe op holtes, stempels en geleidingscomponenten en zorg ervoor dat de coatings compatibel zijn met productiesmeermiddelen om delaminatie te voorkomen.
3. Belangrijke punten voor procescontrole: Controleer nauwkeurig de snijspeling en randafschuiningen, ontwerp veerkrachtcompensatie en voldoende stijfheid, optimaliseer de structuren voor spaanafvoer en uitwerping en implementeer temperatuurregeling of koelmaatregelen om de maatvastheid te behouden.
4. Kwaliteit en service: zorg voor een beoordeling van het matrijsontwerp, test monsters en valideer de productie; voer een strenge dimensionale inspectie uit vóór levering en bied ondersteuning bij de installatie ter plaatse en aanbevelingen voor onderhoud om klanten te helpen snel een stabiele massaproductie te realiseren.
