oplossingen voor spuitgietmatrijzen met meerdere holtes voor massaproductie

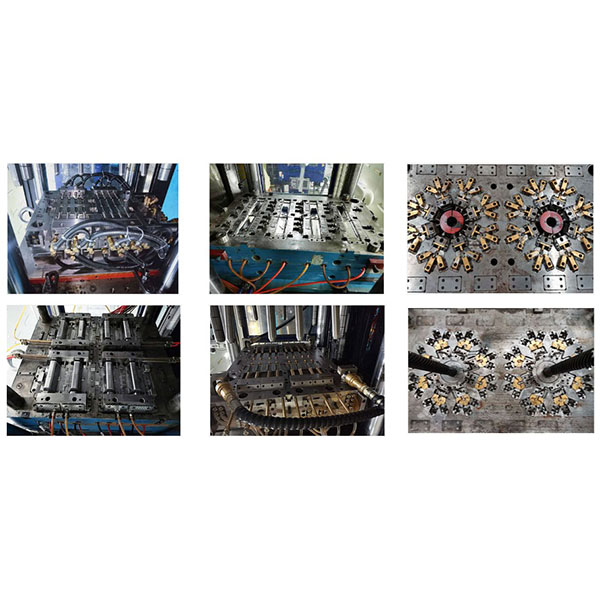

Een spuitgietmatrijs met meerdere holtes is een type matrijs waarin meerdere holtes in dezelfde matrijs zijn aangebracht, zodat meerdere afgewerkte onderdelen tegelijkertijd kunnen worden geproduceerd in één klem- en spuitcyclus.

Typische toepassingsscenario’s:

1. Behuizingen voor consumentenelektronica, kleine connectoren en bevestigingsmiddelen die in grote hoeveelheden moeten worden geleverd.
2. Kleine onderdelen voor auto-interieurs, clips en inzetstukken die in batches worden geproduceerd.
3. Plastic accessoires voor huishoudelijk en dagelijks gebruik (zoals hangers, gespen en decoratieve onderdelen).
4. Wegwerponderdelen voor medische apparatuur of kleine steriliseerbare accessoires (afhankelijk van materiaal- en certificeringseisen).
5. Kleine verpakkingen en onderdelen voor consumentenproducten met korte cyclustijden.

Belangrijkste vormen:

1. Meerdere identieke holtes: elke holte heeft dezelfde vorm en afmetingen, geschikt voor massaproductie van één type onderdeel.
2. Familiematrijs: verschillende holtes binnen dezelfde matrijs produceren meerdere verschillende onderdelen, geschikt voor het produceren van sets of bij elkaar passende componenten.
3. Stapelmatrijs: een hoger aantal holtes wordt bereikt door bovenste en onderste of meerdere lagen holtes te stapelen, waardoor vloeroppervlak wordt bespaard en de output wordt verhoogd.
4. Matrijs met meerdere holtes en een hot runner: maakt gebruik van een hot runner-systeem om materiaal gelijkmatig aan te voeren, waardoor afval wordt verminderd en de vulbalans wordt verbeterd.

Ontwerppunten en technische overwegingen:

1. Balans tussen runner en poort: ontwerp koude of warme runnerlay-outs op een redelijke manier en gebruik indien nodig kleppoorten of een evenwichtige verdeling om een consistente vulling van alle holtes te garanderen.
2. Evenwichtige koelcircuits: zorg voor gelijkwaardige koelpaden voor elke holte om kromtrekken of dimensionale variatie als gevolg van temperatuurverschillen te voorkomen.
3. Controle van de consistentie van de holtes: gebruik precisiebewerking en strikte tolerantiecontrole om de dimensionale consistentie en oppervlaktekwaliteit tussen de holtes te garanderen.
4. Stijfheid en structuur van de matrijs: de matrijsbasis, kernen en holte-indeling moeten zorgen voor een gelijkmatige krachtverdeling tijdens het klemmen om vervorming en bramen te voorkomen.
5. Afstemming van de spuitgietmachine: controleer of het spuitvolume, de klemkracht en de machineprestaties voldoen aan de spuit- en vasthoudeisen voor het gelijktijdige aantal holtes.
6. Ontluchtings- en uitwerpsysteem: plaats ontluchtingsgroeven, uitwerppinnen en uitwerpsystemen op de juiste manier om ervoor te zorgen dat onderdelen volledig kunnen worden verwijderd zonder het uiterlijk te beschadigen.
7. Onderhoud en onderhoudsgemak: ontwerp voor vervangbare kernen, toegang voor onderhoud van het hot runner-systeem en eenvoudig te reinigen structuren om de onderhoudskosten op lange termijn te verlagen.

Voordelen van spuitgietmatrijzen met meerdere holtes:

1. Aanzienlijke verhoging van de productiecapaciteit en verlaging van de kosten per onderdeel (vooral voor kleine onderdelen met korte cyclustijden).
2. Verbetering van de continue leveringscapaciteit voor productielijnen, waardoor de frequentie van matrijswisselingen en stilstandtijd worden verminderd.
3. Bereik een consistentere productkwaliteit onder stabiele procesomstandigheden.

Beperkingen en risico’s van spuitgietmatrijzen met meerdere holtes:

1. Hoge productiekosten voor matrijzen, complexe structuur en lange ontwikkelings- en proefgietcycli.
2. Grotere moeilijkheid om de consistentie van de holtes te handhaven, waardoor strengere procescontrole en ondersteuning door moldflow-analyse vereist zijn.
3. Hogere eisen aan de capaciteit van de spuitgietmachine, waarbij een enkele storing gevolgen kan hebben voor een groot aantal onderdelen.
