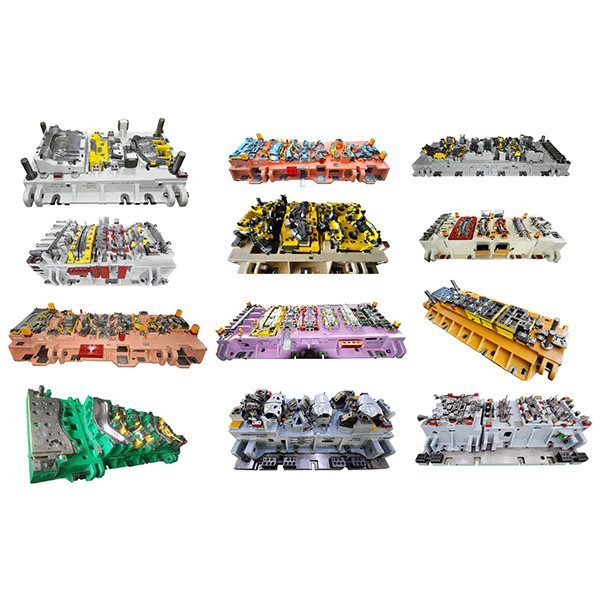

multi-station transfer stempelmatrijs

multi-station transfer stempelmatrijs voor hoge productievolumes

Een multi-station transfer stempelmatrijs is een matrijssysteem waarin meerdere onafhankelijke bewerkingsstations binnen hetzelfde matrijsframe zijn opgezet en onderdelen tussen slagen door met behulp van transfermechanismen van het ene station naar het volgende worden overgebracht om geleidelijk te worden gevormd.

Beschrijving

De multi-station transferstempel combineert de procesflexibiliteit van transfervormen met de mogelijkheid van parallelle verwerking over meerdere stations, waardoor deze geschikt is voor de productie van grote of middelzware metalen onderdelen die meerdere complexe vormstappen, omdraaien/roteren of meerzijdige bewerking vereisen.

Belangrijkste kenmerken en voordelen van de multi-station transfer stempelmatrijs:

  1. Procesflexibiliteit: elk station kan onafhankelijk worden geconfigureerd voor vorm-, pons-, buig-, draai-/rotatie- of assemblagebewerkingen, wat complexe geometrieën en meerzijdige bewerkingen mogelijk maakt.
  2. Verbeterde opbrengst: onafhankelijke stations maken optimalisatie van de vormingsomstandigheden mogelijk, waardoor geconcentreerde vervormingsspanningen worden verminderd en de doorvoersnelheid van afgewerkte onderdelen wordt verhoogd.
  3. Schaalbare capaciteit: parallelle holteontwerpen of parallelle stationlay-outs kunnen bij elk station worden toegepast om de productiecapaciteit en procesvereisten in evenwicht te brengen.
  4. Automatiseerbaar: in combinatie met robots of transfermechanismen kunnen automatische toevoer, indexering/transfer, uitwerpen en stapelen worden gerealiseerd, waardoor de arbeidskosten worden verlaagd.
  5. Geschikt voor grote onderdelen en dieptrekken: in vergelijking met progressieve matrijzen zijn transfermatrijzen beter geschikt voor de stabiele verwerking van diepgetrokken, grote of in meerdere richtingen gevormde onderdelen.

Toepassingsscenario’s voor transfermatrijzen met meerdere stations:

  1. Structurele onderdelen voor auto’s, verlichtingsbehuizingen, chassisonderdelen en hitteschilden die meerdere complexe vormingsstappen of dieptrekken vereisen.
  2. Onderdelen die tussentijdse omdraaiing/rotatie, lokale klemming of assemblage/lassen in de matrijs vereisen.
  3. Werkstukken met grote afmetingen per onderdeel of onderdelen waarvoor striptoevoer in een progressieve matrijs onpraktisch is.

Ontwerphoogtepunten en procesoverwegingen:

  1. Overdracht en positionering: Overdrachtsmechanismen (grijpers, duwstangen, robots of draaitafels) moeten een hoge positioneringsnauwkeurigheid garanderen om cumulatieve fouten te voorkomen. Positioneringspennen en klemsystemen moeten een herhaalbare positionering tussen stations garanderen.
  2. Krachtbalans: De matrijsstructuur moet stijfheid garanderen, krachten redelijk over de stations verdelen en een uniform uitwerpsysteem bevatten om vervorming of vastlopen van onderdelen te voorkomen.
  3. Indeling van stations: Rangschik stations op basis van de moeilijkheidsgraad van het proces en de benodigde ruimte; gebruik indien nodig modulaire of vervangbare holteplaten voor eenvoudiger onderhoud en herconfiguratie.
  4. Snijkanten en spelingcontrole: De consistentie van de snijkanten tussen de stations heeft een directe invloed op de maatvastheid en de kwaliteit van de randen; strikte controle van de productie- en montagetoleranties is vereist.
  5. Spaanafvoer en smering: Ontwerp voor grote matrijzen effectieve spaanafvoerkanalen en smeertoevoer om de levensduur van de snijkanten te verlengen en de productiestabiliteit te waarborgen.
