Overmolding-spuitgieten voor robuuste auto-onderdelen

Het overmolding-spuitgietproces, waarbij een sterke verbinding tussen materialen in dezelfde mal of door middel van meerdere gietstappen wordt bereikt, kan de ergonomie, slipweerstand, afdichting, elektrische isolatie en duurzaamheid van producten aanzienlijk verbeteren en wordt veel gebruikt in de automobielindustrie, huishoudelijke apparaten, elektronica, handgereedschap, medische apparatuur en andere gebieden.

Werkingsprincipe:

Overmolding-spuitgieten maakt doorgaans gebruik van een tweestaps- of geïntegreerde multi-cavity-gietmethode: eerst wordt het substraat (inzetstuk) op de aangewezen plaats in de mal geplaatst (dit kan een metalen onderdeel of een voorgevormd kunststof onderdeel zijn), vervolgens wordt een tweede (of meerdere) polymeermateriaal rond of op het substraat gespoten, zodat het een sterke verbinding met het substraat vormt door middel van fysieke vergrendeling, mechanische vergrendelingsfuncties of chemische compatibiliteit. De belangrijkste factoren zijn de nauwkeurigheid van de substraatpositionering, de behandeling van het raakvlak, de vormparameters en de controle van de materiaalcompatibiliteit.

Vereisten voor matrijs en apparatuur:

1. 1. Matrijsstructuur: Voorzie positioneringsgaten/uitwerppinnen, klemmechanismen, insert-bevestigingsinrichtingen en redelijke ontwerpen voor lopers en ontluchting. Meercavitaire of meerschots spuitgietmachines kunnen in één stap of continu spuitgieten; matrijzen moeten rekening houden met ontluchtingshoeken en de dikteverdeling van de omspuiting.
2. 2. Spuitgietapparatuur: selecteer geschikte spuitgietmachines op basis van de materialen (twee-platenmachines, horizontale of verticale spuitgietmachines); voor vloeibaar siliconenrubber (LSR) en soortgelijke materialen zijn gespecialiseerde machines en doseersystemen vereist. Voor tweestapsprocessen zijn geschikte assemblage- of overdrachtsstations nodig.
3. 3. Temperatuurregeling en koeling: een goede temperatuurregeling en koelingsindeling verminderen interne spanningen, verkorten cyclustijden en zorgen voor dimensionale stabiliteit.

Processtroom en belangrijke parameters:

1. 1. Voorbereiding en positionering van het inzetstuk: Reinig, verwarm (indien nodig) en klem het inzetstuk nauwkeurig vast in de positioneringspositie van de matrijs.
2. 2. Eerste vorming (voor tweestapsprocessen) / injectie van basismateriaal: Regel de injectiesnelheid, de houddruk en de tegendruk om te voorkomen dat het inzetstuk verschuift of kromtrekt als gevolg van de stroming.
3. 3. Overmold-injectie: Kies een geschikte injectiesnelheid en smelttemperatuur om ervoor te zorgen dat het overmold-materiaal een volledige inkapseling en vergrendelingsstructuur vormt op het raakvlak.
4. 4. Koelen en ontvormen: Stel de koeltijd in op basis van de thermische eigenschappen van het materiaal om spanningsconcentraties te voorkomen die blaren of scheuren kunnen veroorzaken.
5. 5. Nabewerking: Ontbramen, bijsnijden, de hechting controleren en indien nodig thermische veroudering of oppervlaktebehandeling uitvoeren.

Belangrijke parameters zijn onder meer de injectiesnelheid, injectiedruk, wachttijd, matrijstemperatuur, smelt-/materiaaltemperatuur en koeltijd.

Typische toepassingsgebieden van overmolding-spuitgieten:

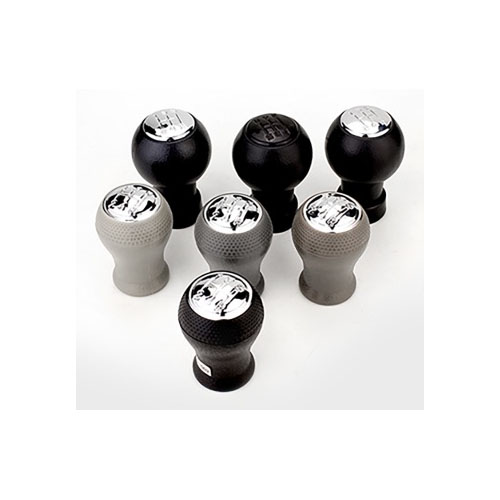

1. 1. Interieur- en functionele onderdelen voor auto’s: stuurwielen, handgrepen, knoppen, afdichtingen en afdekkingen.
2. 2. Handgereedschap en consumentenelektronica: handgrepen van elektrisch gereedschap, beschermhoesjes voor telefoons, toetskapjes en antislipcomponenten.
3. 3. Medische apparatuur: behuizingen van instrumenten met soft-touch-oppervlakken, afdichtingspakkingen en ergonomische handgrepen.
4. 4. Huishoudelijke apparaten: bedieningsknoppen, antislipvoetjes en overmolding van handgrepen.
