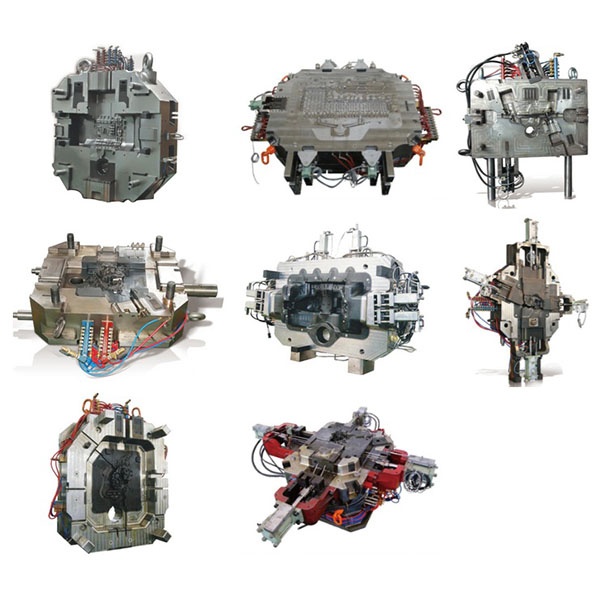

Precisie-spuitgietmatrijs voor zware transmissies

Precisie-spuitgietmatrijzen kunnen, door het optimaliseren van het poortsysteem, de koelcircuits en de bewerkingsprocessen van de holtes, gietstukken produceren met nauwe maattoleranties, een hoge herhaalbaarheid, een goede oppervlakteafwerking en stabiele mechanische eigenschappen. Ze zijn geschikt voor de productie van kritische componenten in de automobiel-, elektronica-, huishoudelijke apparaten- en industriële apparatuursector.

Matrijsmaterialen en oppervlaktebehandelingen voor precisie-spuitgietmatrijzen:

1. Gangbare matrijsmaterialen: Er wordt gekozen voor matrijsstaal met een hoge hittebestendigheid en hoge thermische vermoeiingsbestendigheid, en er worden gerichte warmtebehandelingen (zoals blussen en temperen) uitgevoerd op basis van de gietlegering en de productieritme om de duurzaamheid en thermische vermoeiingsbestendigheid te verbeteren.
2. Oppervlakteversterking: Behandelingen zoals nitreren, hardverchromen, PVD-coatings of andere oppervlakteprocessen worden toegepast op holteoppervlakken om kleven te verminderen, de slijtvastheid te verbeteren en de levensduur van de matrijs te verlengen.
3. Afdichting en corrosiebescherming: Corrosiebeschermende behandelingen en precisiepassingen worden toegepast op koelkanalen, afdichtingsoppervlakken en fittingen om een langdurige stabiele werking van injectie-, koel-, drukverschil- en vacuümsystemen te garanderen.

Belangrijkste punten met betrekking tot structuur en ontwerp:

1. Ontwerp van holtes en scheidingsvlakken: Optimaliseer de locaties van scheidingsvlakken, ontluchtingssleuven en afrondingen op basis van de geometrie van het onderdeel en de assemblagevereisten om een evenwicht te vinden tussen vullen, ontluchten en daaropvolgende bewerkingen.
2. Gietkanalen en spuitgietkanalen: Ontwerp geschikte gietkanalen, spuitgietkanalen en maatregelen voor het beheersen van koude sluitingen om het gietritme en de stroomsnelheid te optimaliseren, waardoor het risico op porositeit, koude sluitingen en spanningsconcentratie wordt verminderd.
3. Indeling van het koelsysteem: zorg voor uniforme circulerende koelkanalen of lokale koelcircuits om een controleerbare holtetemperatuur te garanderen, de stollingstijd te verkorten en thermische vervorming en dimensionale afwijkingen te verminderen.
4. Ontluchtings- en vacuümschema: Ontwerp effectieve ontluchtingsgroeven of vacuüminterfaces op belangrijke locaties en gebruik vacuümzuiging of online ontluchtingsapparatuur om ingesloten lucht te verminderen en de gietdichtheid te verbeteren.
5. Uitwerpsystemen en ontvormingsmechanismen: Ontwerp robuuste uitwerpsystemen, schuifregelaars of scheidingsmechanismen die zijn afgestemd op de structuur van het onderdeel om een soepele ontvorming te garanderen zonder de nauwkeurigheid van het oppervlak te beschadigen.
6. Bewerkingstoleranties en positioneringsreferenties: reserveer redelijke bewerkingstoleranties voor de daaropvolgende precisiebewerking van kritieke pasvlakken en ontwerp duidelijke positioneringsreferenties en klemconstructies om de uiteindelijke opbrengst van het onderdeel te garanderen.

Proefgieten en procesvalidatie:

1. Proefgieten van het eerste artikel: voer proefgietingen uit om de giet- en koelcurves, de effectiviteit van ontluchting en vacuüm, het ontvormingsgedrag te valideren en registreer belangrijke parameters zoals temperatuur, druk, vulsnelheid en koelsnelheden.
2. Defectanalyse en optimalisatie: Pas voor defecten die op monsters worden waargenomen (zoals porositeit, krimp, koude sluitingen of kromtrekken) de parameters van het gietproces, de ontluchtingslay-out of de koelstrategie aan en wijzig de holte indien nodig om defecten te elimineren.
3. Procesvergrendeling: Na een succesvolle proefgieting genereert u een volledig document met procesparameters (gietcurves, matrijstemperatuur, koelsnelheden, vacuümparameters, enz.) om de daaropvolgende stabiele massaproductie en kwaliteitscontrole te vergemakkelijken.

Typische toepassingsgebieden van precisie-spuitgietmatrijzen:

1. Componenten voor aandrijflijnen en transmissies van auto’s (zoals behuizingen, beugels, enz.).
2. Structurele en warmteafvoerende onderdelen voor elektronica en communicatieapparatuur.
3. Behuizingen voor huishoudelijke apparaten en structurele onderdelen voor industriële apparatuur.
4. Functionele onderdelen die een hoge precisie, stabiele afmetingen en een uitstekende oppervlaktekwaliteit vereisen.
