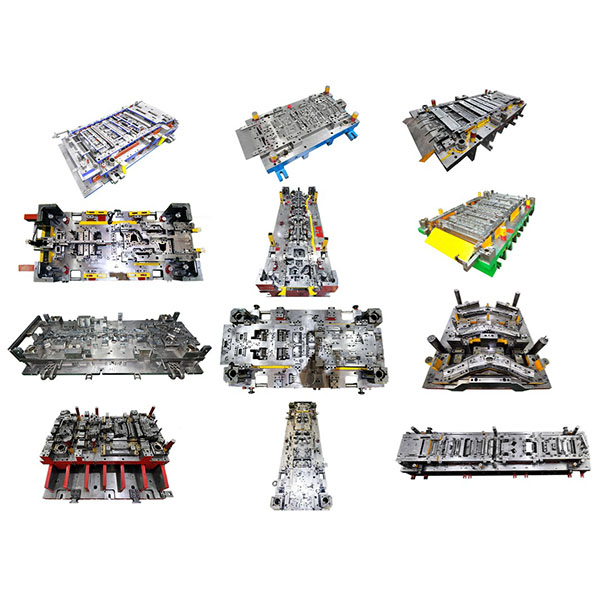

Progressieve stansmatrijs voor metalen behuizingen en clips

Het progressieve matrijsproces is geschikt voor snelle, continue massaproductie en kan op efficiënte wijze complexe, uit meerdere bewerkingen bestaande dunne plaatdelen produceren met één enkele matrijsset en één enkele toevoerlijn. Progressieve matrijzen worden vaak gebruikt voor de productie van kleine behuizingen, contactdelen, veerklemmen, afschermkappen voor elektronica en andere onderdelen die hoge taktsnelheden en stabiele afmetingen vereisen.

Belangrijkste kenmerken van progressieve matrijzen:

1. Hoge snelheid en hoge capaciteit: continue spoeltoevoer en parallelle stationwerking maken zeer korte cyclustijden en een stabiele output mogelijk, geschikt voor middelgrote tot grote productievolumes.
2. Hoge mate van procesintegratie: meerdere bewerkingen worden achtereenvolgens op de strip uitgevoerd, waardoor de handelingen tussen de bewerkingen en handmatige interventies worden verminderd, de opbrengst wordt verbeterd en de arbeidskosten worden verlaagd.
3. Goede consistentie en uitwisselbaarheid: nauwkeurig matrijsontwerp en betrouwbare positionering zorgen voor consistente afmetingen en geometrie van onderdelen, wat de latere assemblage en uitwisselbaarheid vergemakkelijkt.
4. Duidelijke kostenvoordelen: lage productiekosten per eenheid en hoog materiaalgebruik; afschrijving over lange matrijslopen verlaagt de productiekosten per eenheid voor massaproductie nog verder.
5. Compacte structuur: in vergelijking met transfermatrijzen zijn progressieve matrijzen over het algemeen compacter en nemen ze minder vloeroppervlak in beslag, waardoor ze geschikt zijn voor hogesnelheidspressen en geautomatiseerde productielijnen.

Toepasselijke onderdelen en toepassingsscenario’s voor progressieve matrijzen:

1. Auto-onderdelen: connectoren, houders, clips, afschermingen voor elektronische componenten, enz.
2. Elektronica en elektrische apparaten: batterijcontactstrips, aansluitconnectoren, sensorbehuizingen, kleine behuizingen, enz.
3. Huishoudelijke apparaten en consumentenproducten: decoratieve onderdelen, bevestigingsmiddelen, deurscharnieronderdelen, paneelbeugels, enz.
4. Hardware en industriële onderdelen: kleine flenzen, pakkingen, verbindingsplaten en andere dunne plaatdelen die in meerdere stations worden gevormd.
5. Geschikte scenario’s: continue productieomgevingen die gevoelig zijn voor cyclustijd, dimensionale consistentie en kosten.

Aanbevelingen voor materialen en oppervlaktebehandeling:

1. Veelgebruikte materialen: koudgewalst staal, roestvrij staal, koper en koperlegeringen, aluminiumlegeringen en andere koudvervormbare plaatmetalen. De materiaalkwaliteit en -dikte moeten overeenkomen met het matrijsontwerp, de trekverhoudingen en het stempelproces.
2. Oppervlaktebehandelingen: nabewerkingen zoals galvaniseren, chemisch plateren, schilderen, e-coating en anodiseren (voor aluminium) kunnen worden toegepast; selecteer de behandeling op basis van corrosiebestendigheid, geleidbaarheid en uiterlijke eisen.
3. Ontwerpafstemming: Evalueer de vervormbaarheid van onderdelen en de compatibiliteit met downstreamprocessen voordat u materialen en oppervlaktebehandelingen selecteert, om te voorkomen dat de stempelkwaliteit of assemblageprestaties worden beïnvloed.

Belangrijke punten bij het ontwerp en de productie van matrijzen:

1. Stationindeling en stripnesting: rangschik stations om het materiaalgebruik en de werkvolgorde te optimaliseren, controleer trekverhoudingen en stripgeometrie om defecten te verminderen.
2. Positionerings- en geleidingsnauwkeurigheid: Gebruik precisiegeleiders, bussen en positioneringsvoorzieningen om een gesynchroniseerde positionering en bewerkingsnauwkeurigheid tussen stations te garanderen.
3. Snijrand- en spelingontwerp: Stel de juiste snijspeling en snijrandradii in op basis van het materiaal en de dikte om de levensduur van het gereedschap te verlengen en de snijkwaliteit te verbeteren.
4. Smering en afvalverwerking: Ontwerp effectieve smeerschema’s en afval-/uitwerpbanen om te voorkomen dat materiaal blijft kleven, krassen en vastloopt, zodat een continue werking wordt gegarandeerd.
5. Proefdraaien en afstellen: Voer tijdens het proefdraaien van de matrijs een eerste controle van het onderdeel en een afstelling van de cyclus uit; pas de volgorde van de stations, de buffering en de mechanismen voor het verwijderen van stroken indien nodig aan om de output te stabiliseren.

Procescontrole en kwaliteitsborging:

1. Eerste artikelverificatie: Voer na het testen een dimensionale, uiterlijke en functionele inspectie van de eerste artikelen uit om de matrijs- en procesparameters te bevestigen.
2. Online monitoring: Pas monitoring van stempelparameters, automatische telling en steekproefinspectie van kritieke afmetingen toe om afwijkingen snel op te sporen en het aantal defecten te verminderen.
3. Onderhoud: Controleer regelmatig de slijtage van de snijkanten, de geleidingspassingen en de smering; vervang verbruiksartikelen volgens plan en registreer de levensduur van de matrijs.
4. Traceerbaarheid: Stel batch- en inspectieregisters op om het opsporen van problemen en continue verbetering te vergemakkelijken.
