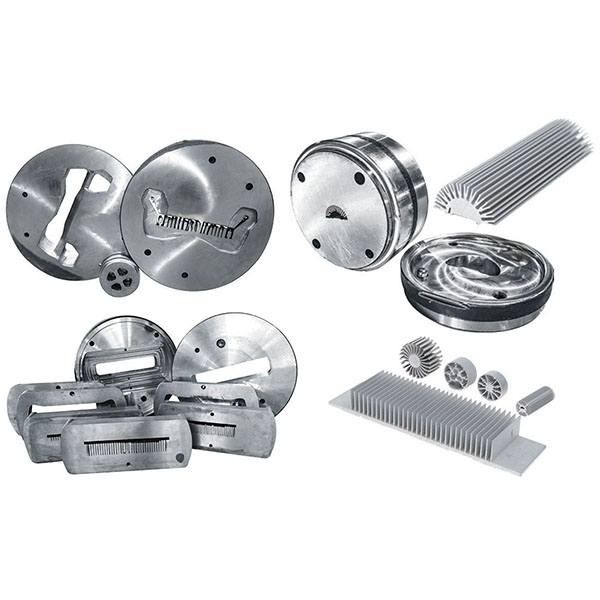

Extrusiematrijs voor radiatorprofielen voor de levering van thermische onderdelen

De extrusiematrijs voor radiatorprofielen kan op stabiele wijze radiatorprofielen produceren met nauwkeurige afmetingen, gladde oppervlakken en een uitstekende thermische geleidbaarheid in extrusieomgevingen met hoge capaciteit, waardoor de kosten voor nabewerking en assemblage aanzienlijk worden verlaagd.

Technische specificaties:

1. Toepasselijke materialen: aluminium (gangbare legeringen zoals 6061, 6063, 6005, enz.) en aluminiumhoudende composietmaterialen.
2. Materiaal en behandeling van de matrijs: doorgaans matrijslichamen van gereedschapsstaal met kritische werkoppervlakken die worden onderworpen aan warmtebehandeling en oppervlakteversterking (bijv. nitreren, coaten of shot peening) om de slijtvastheid en anti-adhesieprestaties te verbeteren.
3. Productiemodus: continue extrusievorming in combinatie met rek-, koel-, tractie- en snijbewerkingen, geschikt voor geautomatiseerde of semi-geautomatiseerde extrusieproductielijnen.
4. Nauwkeurigheid en toleranties: hoge herhaalbaarheid in dwarsdoorsnededimensionale controle en pas toleranties kunnen worden bereikt, afhankelijk van de complexiteit van het profiel en de eigenschappen van de aluminiumlegering; specifieke toleranties worden bevestigd op basis van tekeningen en procesomstandigheden.
5. Levensduur en onderhoud: de levensduur van de matrijs wordt beïnvloed door de wrijvingseigenschappen van de aluminiumlegering, het productievolume en het onderhoud; een juiste bediening, reiniging en regelmatig onderhoud helpen de levensduur te verlengen en een stabiele productie te garanderen.

Belangrijkste kenmerken:

1. Geoptimaliseerde stroomkanalen en holtes: speciaal ontworpen voor de smelt-/vastestofstroom en koeleigenschappen van aluminium om stagnatie en interne spanningen te verminderen, waardoor het risico op kromtrekken en porositeit van de vinnen wordt verlaagd.
2. Nauwkeurige dwarsdoorsnedecontrole: zeer nauwkeurige matrijslipjes en holtebewerking zorgen voor geometrische nauwkeurigheid van de afstand tussen de vinnen, de dikte en de totale hoogte, waardoor de warmteoverdrachtconsistentie en de montagepasvorm worden verbeterd.
3. Hoge slijtvastheid en anti-adhesie: kritieke contactoppervlakken ondergaan oppervlakteversterkende behandelingen om het kleven van aluminium, de ruwheid van het oppervlak en voortijdige slijtage effectief te verminderen, waardoor de stilstandtijd wordt verkort.
4. Modulair ontwerp en onderhoudsgemak: ondersteunt inzetbare, gesegmenteerde of vervangbare moduleontwerpen voor snelle reparatie van vinnen, ribben en andere slijtagegevoelige onderdelen, en voor sectiewijzigingen of upgrades.
5. Precisiebewerking en integratie: vervaardigd met behulp van uiterst nauwkeurige processen zoals CNC en EDM, in combinatie met strikte assemblage- en uitlijningsworkflows om een naadloze aansluiting op extrusie-, tractie- en koelsystemen te garanderen.
6. Aandacht voor capaciteit en warmteafvoer: het ontwerp van de matrijs zorgt voor een evenwicht tussen thermische prestaties en productiestabiliteit, waarbij de indeling van de koelkanalen wordt geoptimaliseerd om de productiesnelheid te verhogen en het energieverbruik te verlagen.

Toepassingen:

1. Aluminium radiatoren en warmtewisselaars, HVAC-radiatorcores en warmtewisselaarvinnen.
2. Thermische beheercomponenten voor elektronica en stroomapparatuur, zoals radiatorprofielen, koellichaamframes en thermische rails.
3. Onderdelen voor koelsystemen in auto’s, waaronder watergekoelde, oliegekoelde en HVAC-radiatorlamellen en geleideprofielen.
4. Warmteafvoerende profielen voor LED- en verlichtingstoepassingen en thermische structuren voor vermogenselektronica.
5. Andere productiescenario’s die een hoge thermische geleidbaarheid en strikte geometrische nauwkeurigheid voor radiatorprofielen vereisen.
