gestempelde elektronische apparatuuronderdelen

gestanste elektronische onderdelen voor precisiegebruik

Gestempelde elektronische onderdelen zijn functionele en structurele componenten die worden vervaardigd door middel van stansen, ponsen, buigen, vormen, stempelen/hervormen en andere bewerkingen op plaatmetaal of bandmateriaal met behulp van persen en speciale matrijzen.

Beschrijving
Stansen is geschikt voor middelgrote tot grote productieseries en maakt een efficiënte, stabiele en goedkope productie mogelijk, terwijl de maatnauwkeurigheid, de montagepasvorm en de oppervlaktekwaliteit worden gewaarborgd. Veelvoorkomende producten zijn behuizingen, afschermkappen, aardingsplaten, aansluitklemmen, koellichamen, montagebeugels, rails en diverse verbindings- en montageonderdelen.

Materialen en procesopties voor gestanste onderdelen voor elektronische apparatuur:

  1. Veelgebruikte materialen: koudgewalst staal, gegalvaniseerd staal, roestvrij staal (bijv. 304, 301), koper en koperlegeringen, messing, aluminium en aluminiumlegeringen (bijv. 5052) en vertind of vernikkeld bandmateriaal. Materialen kunnen worden geselecteerd op basis van vereisten voor elektrische geleidbaarheid, thermische geleidbaarheid, corrosiebestendigheid en lasbaarheid.
  2. Procestypen: stansen, ponsen, buigen, vormen, trimmen, trekken, gecombineerde stans- en buigbewerkingen, progressief/samengesteld stansen en vormen en buigen na het stansen.
  3. Oppervlaktebehandelingen: plateren (tin, nikkel, koper), schilderen, fosfateren, oxideren, gloeien/nivelleren, passiveren, filmcoatings of andere anticorrosie- en geleidende/anti-oxidatiebehandelingen om te voldoen aan de eisen op het gebied van roestpreventie, geleidend contact en lassen.

Belangrijkste prestaties en kenmerken van gestanste elektronische onderdelen:

  1. Precisie en consistentie: matrijzen en procescontroles zorgen voor herhaalbaarheid van de afmetingen van onderdelen en geometrische nauwkeurigheid om te voldoen aan strenge montage- en functionele pasvormvereisten.
  2. Elektrische prestaties en contactbetrouwbaarheid: voor contact- en aansluitingsonderdelen zorgen materiaalkeuze en oppervlaktebehandelingen voor een lage contactweerstand en langdurige stabiliteit.
  3. Warmtebeheer en warmteafvoer: materiaal- en constructieontwerp optimaliseren koellichamen en thermische paden om de efficiëntie van de warmteafvoer te verbeteren.
  4. Lasbaarheid en assembleerbaarheid: ontwerpen zijn geschikt voor lassen, solderen, klinken of schroefmontage om downstream assemblageprocessen te vergemakkelijken.
  5. Hoge efficiëntie en lage kosten: geschikt voor continu stansen op hoge snelheid; de investering in matrijzen kan de kosten per eenheid bij massaproductie aanzienlijk verlagen.
  6. Aanpasbaarheid: er kunnen oplossingen op maat worden geboden voor afmetingen, toleranties, materiaaloppervlaktebehandelingen, elastische contactontwerpen en trillingsversterkende maatregelen.

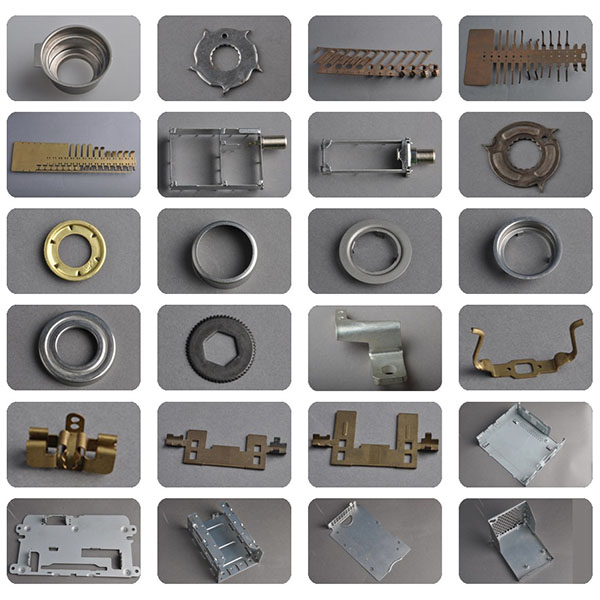

Typische productvoorbeelden:

  1. Afschermings- en aardingsonderdelen: elektronische afschermingsdeksels, EMI/RFI-afschermingsplaten, aardingsveercontacten.
  2. Verbindings- en contactonderdelen: aansluitklemmen, bedradingslipjes, pinhuisjes, contactveren.
  3. Structurele en behuizingsonderdelen: chassispanelen, achterkappen, steunframes, bevestigingsclips.
  4. Warmteafvoer- en thermische structuren: kleine koellichamen, koellichaambeugels en thermische platen.
  5. Bevestigings- en bevestigingsonderdelen: rails, clips, afstandhouders en geklonken componenten.
