thermoplastische spuitgietonderdelen voor medische hulpmiddelen

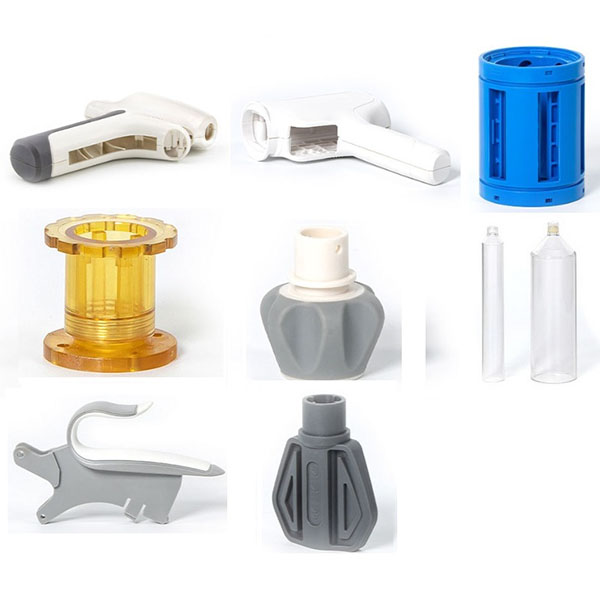

Thermoplastische spuitgegoten onderdelen voor medische apparatuur zijn precisieonderdelen die worden gevormd door het spuitgieten van thermoplastische technische kunststoffen. Ze worden veel gebruikt in behuizingen voor medische apparatuur, structurele onderdelen, geleidingsonderdelen, drukknopen, connectoren, wegwerpbare verbruiksartikelen en herbruikbare medische assemblages.

Typische toepassingen:

1. Behuizingen en panelen voor medische apparatuur: zoals behuizingen en structurele onderdelen voor monitoren, analysers en handheld-apparaten.
2. Vloeistofconnectoren en klephuizen: interface-onderdelen en klepzittingen die worden gebruikt voor infusie, medicijnafgifte en slangaansluitingen.
3. Wegwerp- of herbruikbare verbruiksartikelen: zoals accessoires voor monsters, reagensrekken en katheterfixatieapparaten (afhankelijk van materiaaleisen).
4. Interne beugels en positioneringsonderdelen: kunststof sleuven en ondersteuningsstructuren die worden gebruikt om printplaten, sensoren of optische componenten te positioneren.
5. Niet-kritische dragende onderdelen van chirurgische instrumenten: zoals handgrepen, hulzen, knoppen en bedieningsmechanismen (de materiaalkeuze moet voldoen aan de eisen op het gebied van steriliteit en chemische bestendigheid).

Veelgebruikte materialen en kenmerken van thermoplastische spuitgietonderdelen:

1. Medisch polypropyleen (PP): goede chemische stabiliteit, chemische bestendigheid en kan worden geseald of gelast.
2. Medisch polycarbonaat (PC): slagvast en zeer transparant, geschikt voor heldere vensters en structurele onderdelen.
3. Medisch polyamide (PA, nylon): slijtvast en vermoeidheidsbestendig, geschikt voor dragende of glijdende onderdelen (let op de invloed van vochtopname op de afmetingen).
4. Medische polyimide-gemodificeerde materialen en POM (polyoxymethyleen): gebruikt voor onderdelen die een hoge stijfheid en lage wrijving vereisen.
5. Medisch PPSU, PEEK en andere hoogwaardige technische kunststoffen: gebruikt voor herbruikbare apparaten die worden blootgesteld aan sterilisatie bij hoge temperaturen of zware omstandigheden.
6. Houd bij de materiaalkeuze rekening met biocompatibiliteit, sterilisatiemethoden (autoclaaf, ethyleenoxide, gammastraling, enz.), chemische bestendigheid en mechanische eigenschappen.

Ontwerppunten en technische overwegingen:

1. Maattoleranties en pasvlakken: definieer kritische afmetingen en pas toleranties, en specificeer waar nodig pasklassen en oppervlakteruwheid.
2. Dunwandig en stromingsontwerp: verdeel de wanddikte op een redelijke manier om te dunne of te dikke delen te voorkomen die kromtrekken, korte shots of verbranding veroorzaken.
3. Spanning en ribbenindeling: gebruik ribben, afschuiningen en afrondingen om spanningsconcentratie te verminderen en de stijfheid te verbeteren.
4. Ontvormings- en uitwerpsontwerp: houd rekening met ontvormingshoeken, uitwerppuntlocaties en uitwerpsvolgorde om precisie-eigenschappen en oppervlakken te beschermen.
5. Nabewerking en secundaire assemblagelocaties: reserveer posities voor het toevoegen van tapeinden, warmklinken of ultrasoon lassen om de latere assemblage te vergemakkelijken.
6. Reinigbaarheid en aanpassing aan het sterilisatieproces: houd voor steriliseerbare onderdelen rekening met de materiaalbestendigheid tegen hoge temperaturen/straling en ontwerp geometrieën die gemakkelijk te reinigen zijn.
7. Compensatie van materiaalkrimp en kromtrekken: stel de dimensionale compensatie van de matrijs in op basis van de materiaalkwaliteit en valideer deze met een moldflow-analyse.

Spuitgietproces en productiestroom:

1. Materiaalontvangst en drogen: droog hygroscopische materialen (zoals PA) strikt en registreer batches om dimensionale stabiliteit te garanderen.
2. Voorbereiding van de mal en proefgieten: voer proefgieten uit, pas de parameters voor de poort, het vasthouden en de koeling aan en optimaliseer de opbrengst en de dimensionale consistentie.
3. Spuitgieten: regel de spuitsnelheid, houddruk, matrijstemperatuur en koeltijd volgens de processpecificaties.
4. Nabewerking en secundaire bewerking: trimmen, ultrasoon/warmteplaatlassen, klinken, assembleren of oppervlaktecoating (indien toegestaan).
5. Reiniging en sterilisatie (indien van toepassing): reiniging, droging en sterilisatie vóór verpakking uitvoeren volgens de eisen van de klant.
6. Controle en vrijgave van het eindproduct: voer uiterlijke, functionele, afdichtings- en dimensionale controles uit en genereer inspectierapporten en informatie over de traceerbaarheid van de batch.
