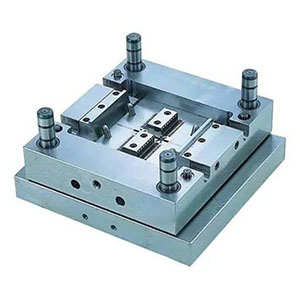

Wat zijn de classificaties van precisie-stansmatrijzen?

Precisie-stempelmatrijzen kunnen ook worden ingedeeld naar structuur of toepassing in enkelvoudige matrijzen, progressieve matrijzen, samengestelde matrijzen, transfermatrijzen en fijnstansmatrijzen.

Bij de keuze van een matrijs moet uitgebreid rekening worden gehouden met de geometrie van het onderdeel, het materiaal, de maattolerantie, het productievolume, de capaciteit van de apparatuur en de kosten.

Classificatie van precisie-stansmatrijzen:

1. Knipmatrijzen (stansen/ponsen):
   • Functie: gebruiken een snijbeweging om plaatmateriaal door te snijden of het vereiste profiel uit te ponsen.
   • Typische matrijzen: stansmatrijzen, ponsmatrijzen, knipmatrijzen, snijmatrijzen, randmatrijzen, afsnijmatrijzen, ponsmatrijzen.
   • Toepassingen: gaten maken, stansen, afval scheiden, enz.
2. Buigmatrijzen (vormmatrijzen):
   • Functie: Buigen van een vlakke plaat langs een of meer lijnen om hoekige onderdelen te vormen.
   • Typische matrijzen: algemene buigmatrijzen, nokkenbuigmatrijzen, ombuigmatrijzen (flensmatrijzen), radiusbuigmatrijzen, naadbuigmatrijzen, offsetbuigmatrijzen, enz.
   • Toepassingen: doosflenzen, flenzen, beugels en andere gebogen onderdelen.
3. Dieptrekmatrijzen (trekmatrijzen):
   • Functie: Vlakke blanks vormen tot containers met bodem, naadloze containers of onderdelen met diepe holtes door middel van meerfasig trekken.
   • Typische matrijzen: enkel- of meertraps trekmatrijzen, trek- en snijmatrijzen, hertrekmatrijzen, enz.
   • Toepassingen: olieblikken, tanklichamen, komvormige onderdelen en andere diepgetrokken componenten.
4. Vormmatrijzen:
   • Functie: De vorm van de plaat wijzigen door plaatselijke of algehele plastische vervorming (niet-snijmethoden).
   • Typische matrijzen: rekvormmatrijzen, flensmatrijzen, neckingmatrijzen, randvormmatrijzen, krulmatrijzen, enz.
   • Toepassingen: verstevigingsribben, flenzen, decoratieve patronen en complexe oppervlaktevorming.
5. Stempel-/persmatrijzen (extrusie, embossing, bedrukken):
   • Functie: Gebruik hoge druk om metaal te laten vloeien of samen te drukken tot de gewenste vorm, of om patronen of markeringen op het oppervlak te embossen.
   • Typische matrijzen: extrusieponsen, reliëfmatrijzen, stempel-/afdrukmatrijzen, eindvlak-extrusiematrijzen, enz.
   • Toepassingen: het vormen van dunwandige onderdelen met hoge sterkte, oppervlaktedecoratie, markering, enz.
6. Samengestelde en progressieve (sequentiële) matrijzen:
   • Functie: meerdere bewerkingen (stansen, buigen, trekken, vormen, enz.) continu uitvoeren in één matrijzenset of op één pers om de efficiëntie te verbeteren en de positioneringsnauwkeurigheid te waarborgen.
   • Typische matrijzen: samengestelde matrijzen, progressieve matrijzen, transfermatrijzen.
   • Toepassingen: productie van precisieonderdelen in grote volumes, zoals elektronische behuizingen en precisieconnectoronderdelen.
